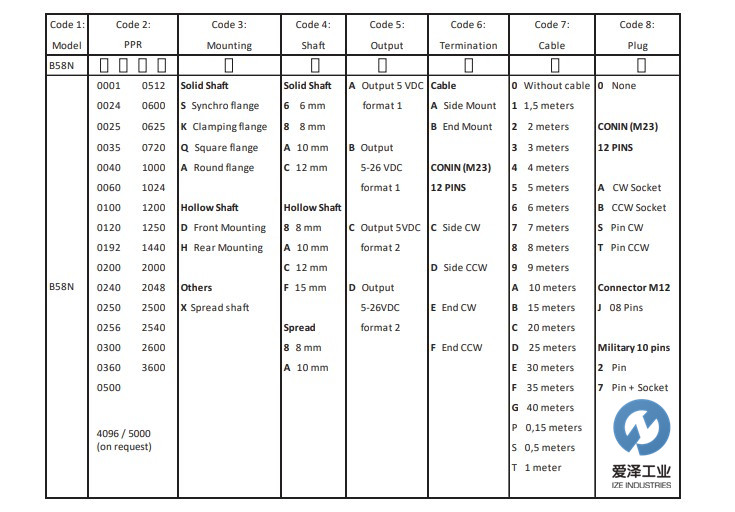

DYNAPAR編碼器B58N系列選型參數
DYNAPAR編碼器B58N系列產品參數
標準操作特性：
代碼：增量型
分辨率：1至3600PPR （4096 / 5000PPR根據要求）
外徑：58mm
重量：約400克
機械特點：
軸負載：軸向和徑向100N
速度準則：6000 RPM
軸承壽命：20.000小時（負載和最大旋轉）
起動扭矩：0.6 N.cm（實心軸）和1.0 N.cm（空心軸和傳動軸）
轉動慣量：35g.cm（實心軸），28g.cm（空心軸）和45g.cm（展開軸）
輸出：+/- 0,13mm
軸向間隙：+/- 1,27mm
軸直徑選項：
實心軸：6mm，8mm，10mm或12mm
空心軸：8mm，10mm，12mm或15mm
傳動軸：8mm或10mm
電氣特點：
輸入功率：5至30VDC
輸出：HTL（5至30VDC）或TTL（輸出5VDC），最大40mA
功耗：<60mA +輸出負載/ 60mA不包括輸出負載
頻率響應：125 kHz
頻率
典型（特征）：125 kHz
最大：250 kHz
電氣保護：過壓，反向電壓和輸出短路保護
波形：方波，上升和下降時間小于1微秒，負載電容為1000pf
格式：帶索引（Z）的雙通道正交（AB）和互補輸出
相位感：對于625 PPR的分辨率：900±150
對于超過625 PPR的分辨率：900±300
對稱性：對于1024 PPR的分辨率：1800±180
對于超過1024 PPR的分辨率：1800±250
Standard operating characteristics:
Code: Incremental
Resolution：1 to 3600PPR (4096/5000PPR on request)
External diameter：58mm
Weight: approximately 400g
Mechanical Features:
Shaft loading (maximum): 100N axial and radial
Speed maxim: 6000 RPM
Bearing life：20.000 hrs (load and rotation maximum)
Starting torque: 0.6 N.cm (solid shaft) and 1.0 N.cm (hollow shaft and spread shaft)
Moment of inertia: 35g.cm (solid shaft),28g.cm (hollow shaft) and 45g.cm (spread shaft)
Runout：+/- 0,13mm
Endplay：+/- 1,27mm
Options to shaft diameter:
Solid shaft: 6mm, 8mm, 10mm or 12mm
Hollow shaft: 8mm, 10mm, 12mm or 15mm
Spread shaft: 8mm or 10mm
Electrical Features:
Input power: 5 to 30VDC
Outputs: HTL (5 to 30VDC) or TTL (output 5VDC), 40mA maximum
Consumption：<60mA + output loads / 60mA not including output loads
Frequency Response: 125 kHz
Frequency
Typical (characteristic)：125 kHz
Maximum：250 kHz
Electrical protection：Overvoltage, reverse voltage and output short circuit protected
Waveforms:Squarewave with rise and fall times less than 1 microsecond into a load capacitance of 1000pf
Format：Two channel quadrature (AB) with Index (Z), and complementary outputs.
Phase Sense：For resolutions to 625 PPR: 90?±15?
For resolutions over 625 PPR: 90?±30?
Symmetry：For resolutions to 1024 PPR: 180?±18?
For resolutions over 1024 PPR: 180?±25?

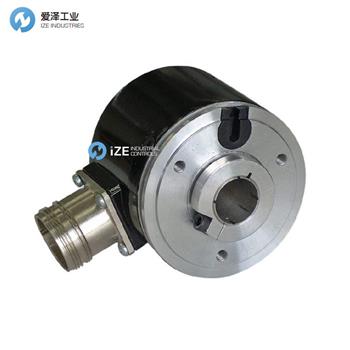

DYNAPAR編碼器B58N1024HCBC70
愛澤工業(IZE INDUSTRIES)特價經銷、常用備件型號：
DYNAPAR編碼器B58N1024HCBC70
DYNAPAR編碼器B58N1024AABAG2
DYNAPAR編碼器B58N1024DABC00
DYNAPAR編碼器B58N1024HCBA0
DYNAPAR編碼器B58N1024HCBA10
DYNAPAR編碼器B58N1024HCBC70
DYNAPAR編碼器B58N1024HCBL00
DYNAPAR編碼器B58N1024SABC00
DYNAPAR編碼器B58N1024SCBA10
DYNAPAR編碼器B58N1024XABA2J
DYNAPAR編碼器B58N1024XSBA3J
DYNAPAR編碼器B58N1024YSBATJ
愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于DYNAPAR編碼器B58N1024HCBC70的疑問，請隨時與我們溝通，（021-3100 6702），我們將盡全力解決您的問題。
有關DYNAPAR編碼器B58N1024HCBC70更詳細的信息或者購買美國DYNAPAR編碼器相關產品，請致電愛澤工業。
If you have any question, please feel free to dial 0086-21-3100 6702 or browse our website:jjxdch.cn.
DYNAPAR編碼器B58N1024HCBC70選型及技術參數
