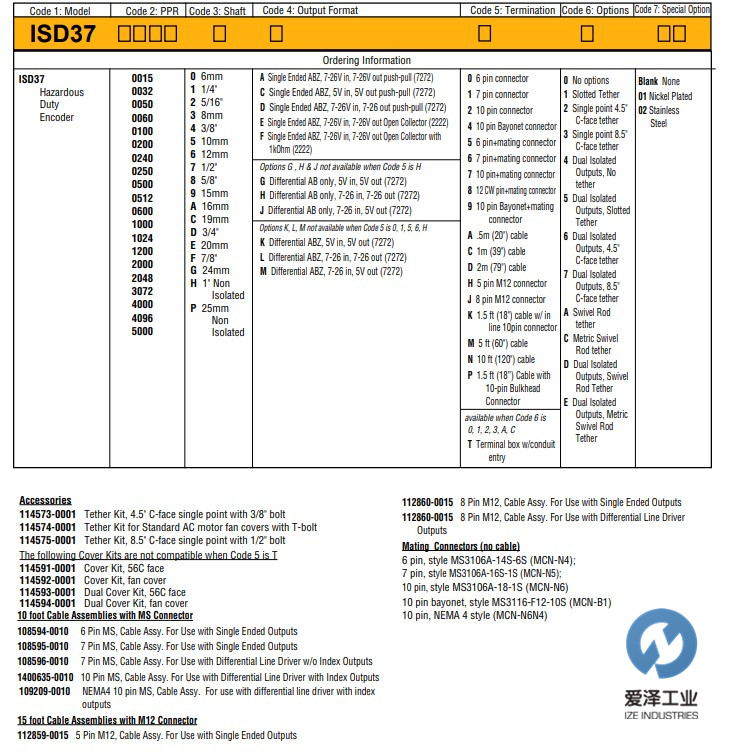

DYNAPAR編碼器ISD37系列選型參數表

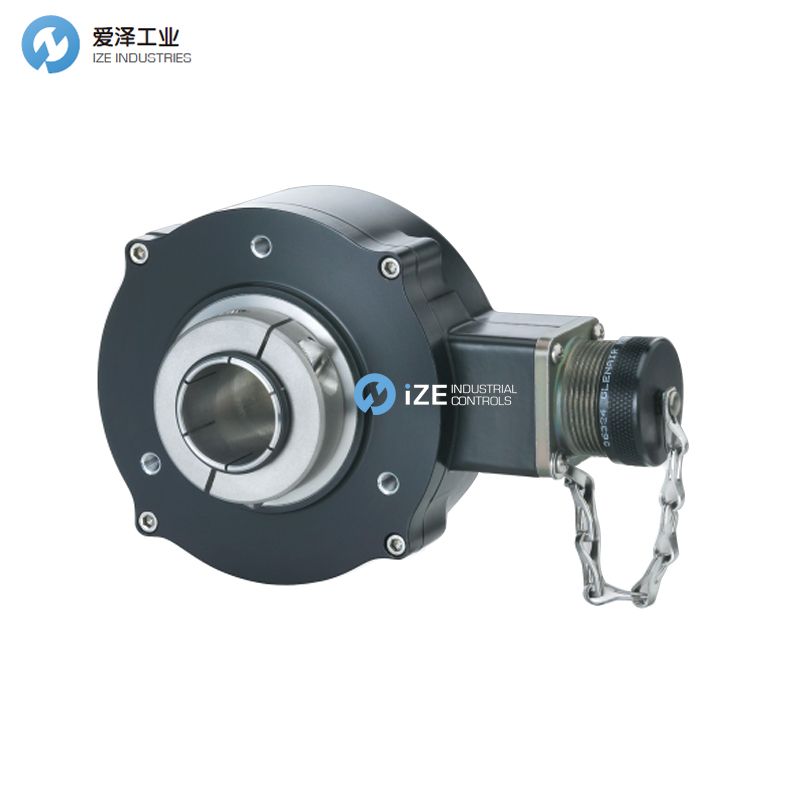

DYNAPAR編碼器ISD37系列介紹及技術參數
電氣
輸入功率：5VDC，7-26 VDC
輸出：
7272推挽：40mA，接收器或信號源
7272差分線路驅動器：40 mA，接收器或信號源
7273開路集電極：40mA，最大吸收
頻率響應：125 kHz（數據和索引）
抗噪聲：經EN61326-1測試
電氣抗擾度：反極性和短路保護
終止：MS連接器; M12連接器;帶密封的電纜出口。
配接連接器：
6 Pin MS，型號MS3106A-14S-6S（MCN-N4）
7 Pin MS，型號MS3106A-16S-1S（MCN-N5）
10 Pin MS，型號MS3106A-18-1S（MCN-N6）
10 Pin卡口，MS3116-F12-10S（MCN-B1）
10 Pin，NEMA 4型（MCN-N6N4）
12針CW M23連接器（MCN-C1）
電纜帶5針M12連接器，部件號112859-xxxx
電纜帶8針M12連接器，部件號112860-xxxx
ELECTRICAL
Input Power: 5VDC, 7-26 VDC
Outputs:
7272 Push-Pull: 40mA, sink or source
7272 Differential Line Driver: 40 mA, sink or source
7273 Open Collector: 40mA, sink max
Frequency Response: 125 kHz (data & index)
Noise Immunity: Tested to EN61326-1
Electrical Immunity: Reverse polarity and short circuit protected
Termination: MS Connector; M12 Connector;cable exit w/seal.
Mating Connector:
6 Pin MS, Style MS3106A-14S-6S (MCN-N4)
7 Pin MS, Style MS3106A-16S-1S (MCN-N5)
10 Pin MS, Style MS3106A-18-1S (MCN-N6)
10 Pin Bayonet, MS3116-F12-10S (MCN-B1)
10 Pin, NEMA 4 Style (MCN-N6N4)
12 Pin CW M23 Connector (MCN-C1)
Cable w/ 5 pin M12 Connector, p/n 112859-xxxx
Cable w/ 8 pin M12 Connector, p/n 112860-xxxx
機械
內徑：1.00"，0.875,0.750"，0.625"，0.500"，16mm，15mm，12mm。為1英寸以下的孔提供絕緣插件（1英寸的孔不是電氣隔離的，用于不銹鋼軸）
安裝配置：空心孔，直接安裝在軸上，提供多種系繩選項
Bore Runout：中點±0.0005 TIR
軸速：最大6000 RPM
最小軸接合：1.60"（推薦）
啟動扭矩：4.5英寸,最大值（環境溫度）
運行扭矩：4.0英寸,最大值（環境溫度）
軸承：61806-ZZ
外殼和蓋子：硬質陽極氧化鋁,也有不銹鋼.
軸材質：不銹鋼（陽極氧化6061鋁，1英寸隔離孔選項）
圓盤材質：聚酯薄膜
重量：35盎司，典型值
MECHANICAL
Bore Diameter: 1.00", 0.875, 0.750", 0.625",0.500", 16mm, 15mm, 12mm. Insulated inserts provided for bores under 1 inch (1”bore not electrically isolated for stainless shaft option)
Mounting Configuration: Hollow Bore, direct mount over shaft with multiple tether options available
Bore Runout: ±0.0005 TIR at midpoint
Shaft Speed: 6000 RPM max.
Min. Shaft Engagement: 1.60"(Recommended)
Starting Torque: 4.5 in-oz. maximum (at ambient)
Running Torque: 4.0 in-oz. maximum (at ambient)
Bearings: 61806-ZZ
Housing and Cover: Hard Anodized Aluminum.Also available in Stainless Steel.
Shaft Material: Stainless Steel (Anodized 6061 aluminum for 1" isolated bore option)
Disc Material: Mylar
Weight: 35 ounces, typical
應用環境
工作溫度：-40至80°C
儲存溫度：-40至100°C
電擊：400克持續6毫秒
振動：5至3000Hz @ 20g
濕度：高達98％（非冷凝）
外殼等級：IP67
ENVIRONMENTAL
Operating Temperature: -40 to 80°C
Storage Temperature: -40 to 100°C
Shock: 400g for 6msec duration
Vibration: 5 to 3000Hz @ 20g
Humidity: Up to 98% (non-condensing)
Enclosure Rating: IP67
DYNAPAR編碼器ISD371024HL70等常用型號匯總
愛澤工業(IZE INDUSTRIES)特價經銷、常用備件型號：
DYNAPAR編碼器ISD3710245KN0
DYNAPAR編碼器ISD3710248LN102
DYNAPAR編碼器ISD3710249L21
DYNAPAR編碼器ISD3710249LD1
DYNAPAR編碼器ISD371024CK21
DYNAPAR編碼器ISD371024CL21
DYNAPAR編碼器ISD371024GLA2
DYNAPAR編碼器ISD371024HE21
DYNAPAR編碼器ISD371024HH25
DYNAPAR編碼器ISD371024HK21
DYNAPAR編碼器ISD371024HL21
DYNAPAR編碼器ISD371024HL2E
DYNAPAR編碼器ISD371024HL70
DYNAPAR編碼器ISD371024HL71
DYNAPAR編碼器ISD371024HLA2
DYNAPAR編碼器ISD371024HLDC01
DYNAPAR編碼器ISD371024HM21
DYNAPAR編碼器ISDW38HA101024ABZC72S182/5ASLT
DYNAPAR編碼器ISD371024HM25
DYNAPAR編碼器ISD371024PCD102
DYNAPAR編碼器ISD371024PLD2
DYNAPAR編碼器ISD371024RLDC01
