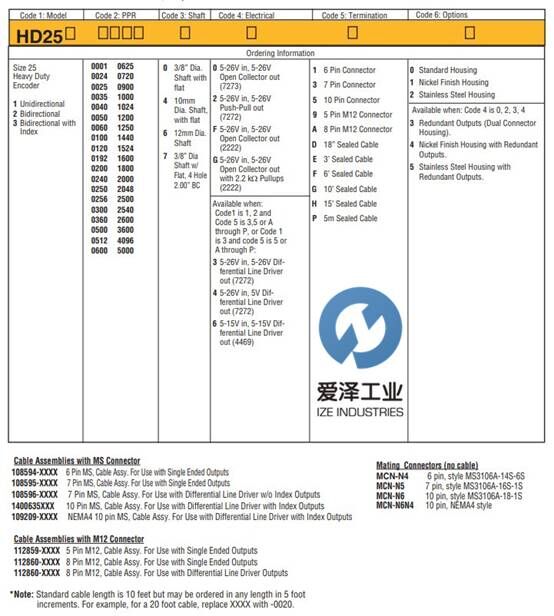

HENGSTLER編碼器HD2521000063S選型介紹
HENGSTLER編碼器HD2521000063S規格描述
ELECTRICAL
Input Power: 5-26VDC, 5-15VDC dependant on output
type. 80 mA max., not including output loads.
Outputs:
7272 Push-Pull: 40mA, sink or source
7272 Differential Line Driver: 40 mA, sink or source
7273 Open Collector: 40mA, sink max
2N2222 Open Collector: 250mA, sink max
4469 Differential Line Driver: 100mA, sink or source
Frequency Response: 125 kHz (data & index)
Noise Immunity: Tested to EN61326-1
Electrical Immunity: Reverse polarity and short circuit protected
Termination: 6, 7, or 10 pin MS Connector, 5, 8 pin M12 Connector; Cable exit w/seal
Mating Connector:
6 pin, style MS3106A-14S-6S (MCN-N4);
7 pin, style MS3106A-16S-1S (MCN-N5);
10 pin, style MS3106A-18-1S (MCN-N6)
10 pin, NEMA4 style (MCN-N6N4)
Cable w/ 5 pin M12 Connector (112859-XXXX)
Cable w/ 8 pin M12 Connector (112860-XXXX)

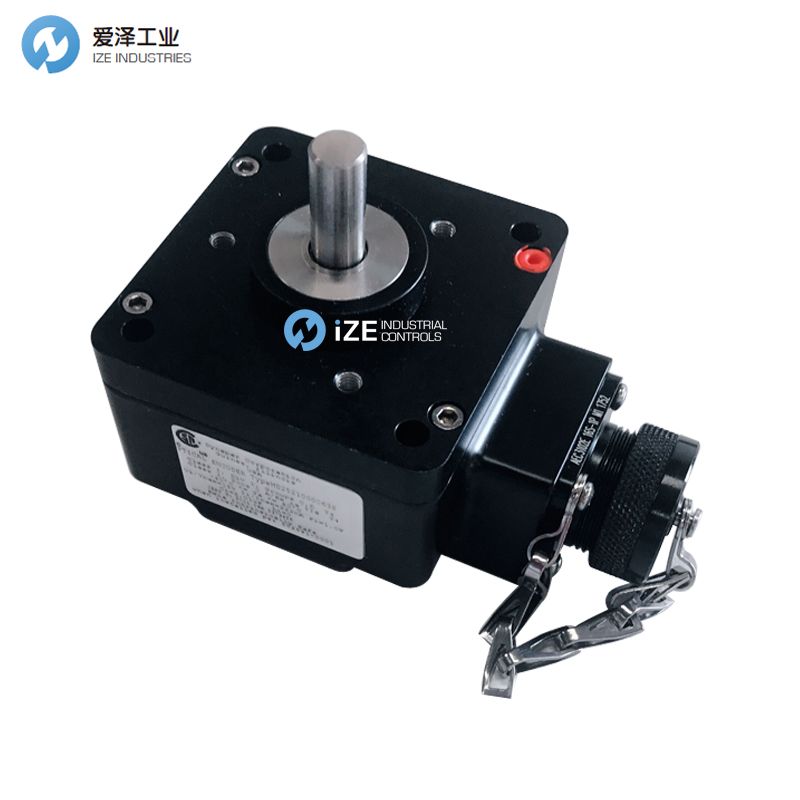

? Size 25 Heavy-Duty Encoder with Single or
Dual Isolated Outputs
? Unbreakable Code Disc up to 5000 PPR
? Special Housing and Seals for IP67 Rating
? Anodized Aluminum, Stainless Steel, or Nickel Plated Housing
MECHANICAL
Shaft Sizes: 10mm, 12mm, 3/8”
Shaft Speed: 6,000 RPM, maximum
Shaft Loading: Up to 100 lbs axial and radial
Starting Torque: 2.5 in-oz. maximum (at 25°C)
Bearings: 5200 ZZ double row
Bearing life: 5 x 108 revs at rated shaft Loading,5 x 1011 revs at 10% of rated shaft loading.(manufacturers’specs)
Housing and Cover: Hard Anodized Aluminum. Also available in Electroless Nickel finish and Stainless Steel.
Shaft Material: 303 stainless steel (passivated)
Disc Material: Plastic
Weight: 14 ounces, typical
ENVIRONMENTAL
Operating Temperature: -40 to 100°C
Storage Temperature: -40 to 100°C
Shock: 50G’s for 11msec duration
Vibration: 5 to 2000Hz @ 20 G’s
Humidity: Up to 98% (non-condensing)
Enclosure Rating: IP67
電壓：
輸入功率：5-26VDC，5-15VDC取決于輸出
類型：最大80 mA，不包括輸出負載
輸出：
7272推挽式：40mA，接收器或信號源
7272差分線路驅動器：40 mA，接收器或信號源
7273電極：40mA，接收器最大
2N2222電極：250mA，接收器最大
4469差分線路驅動器：100mA，接收器或信號源
頻率響應：125 kHz（數據和指標）
抗噪聲性：經測試符合EN61326-1
電氣免疫力：反極性和短路電路保護
終端：6,7或10針MS連接器，5,8針M12連接器;電纜出口w /密封
配合連接器：
6針，款式MS3106A-14S-6S（MCN-N4）;
7針，MS3106A-16S-1S型（MCN-N5）;
10針，樣式MS3106A-18-1S（MCN-N6）
10針，NEMA4型（MCN-N6N4）
帶有5針M12連接器的電纜（112859-XXXX）
帶8針M12連接器的電纜（112860-XXXX）
?尺寸25重型編碼器，帶單個或多個雙重隔離輸出
?不可破解的代碼光盤，最高可達5000 PPR
?IP67等級的特殊外殼和密封件
?陽極氧化鋁，不銹鋼或鍍鎳外殼
機械
軸尺寸：10mm，12mm，3/8
軸速度：最大6,000 RPM
軸裝載：軸向和徑向可達100磅
起動扭矩：2.5英寸。最大值（在25°C）
軸承：5200 ZZ雙排
軸承壽命：5 x 108
外殼和蓋子：硬質陽極氧化鋁
可用于無電鍍鎳涂層和不銹鋼鋼。
軸材料：303不銹鋼（鈍化）
光盤材料：塑料
重量：14盎司
環境
工作溫度：-40至100°C
儲存溫度：-40至100°C
沖擊：50G，持續11毫秒
振動：5至2000Hz @ 20 G's
濕度：高達98％（非冷凝）
外殼防護等級：IP67
