一圖一視頻看懂新一代奧迪A8車身14種連接工藝
在奧迪4月發布的關于新一代奧迪A8的新聞中，我們看到，相比現款車型，新一代奧迪A8車身骨架大量應用輕量化材質，車身不同部位將最輕的質量和最優的性能結合在一起，共同構成整個車架。車身材料種類更多，車身連接技術更加先進。
最大的挑戰 -
多材料的運用對連接技術的考驗

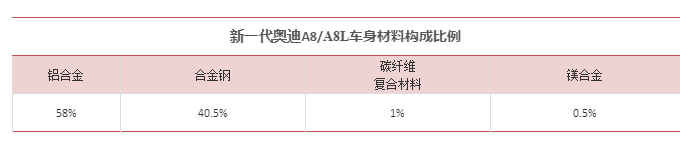

新一代奧迪A8車身料種增加到了4種：鋁合金、合金鋼、碳纖維復合材料、鎂合金。4種材料按照種類再進行細分的話，共有29種，其中包括11種鋼材、16種鋁材、1種鎂材和1種碳纖維復合材質，這也是奧迪A8車身首次應用碳纖維復合材料。
如何將這些不同特性的材料堅固的連接在一起，解決好不同材料間的連接工藝是關鍵。新一代奧迪A8車身的連接方式達到了14種，包括MIG焊、點焊、保護焊、遠程激光焊等8種熱連接技術和專門針對鋁材的沖鉚連接、用于不同材料拼接的自攻螺栓、卷邊連接等6種冷連接技術。

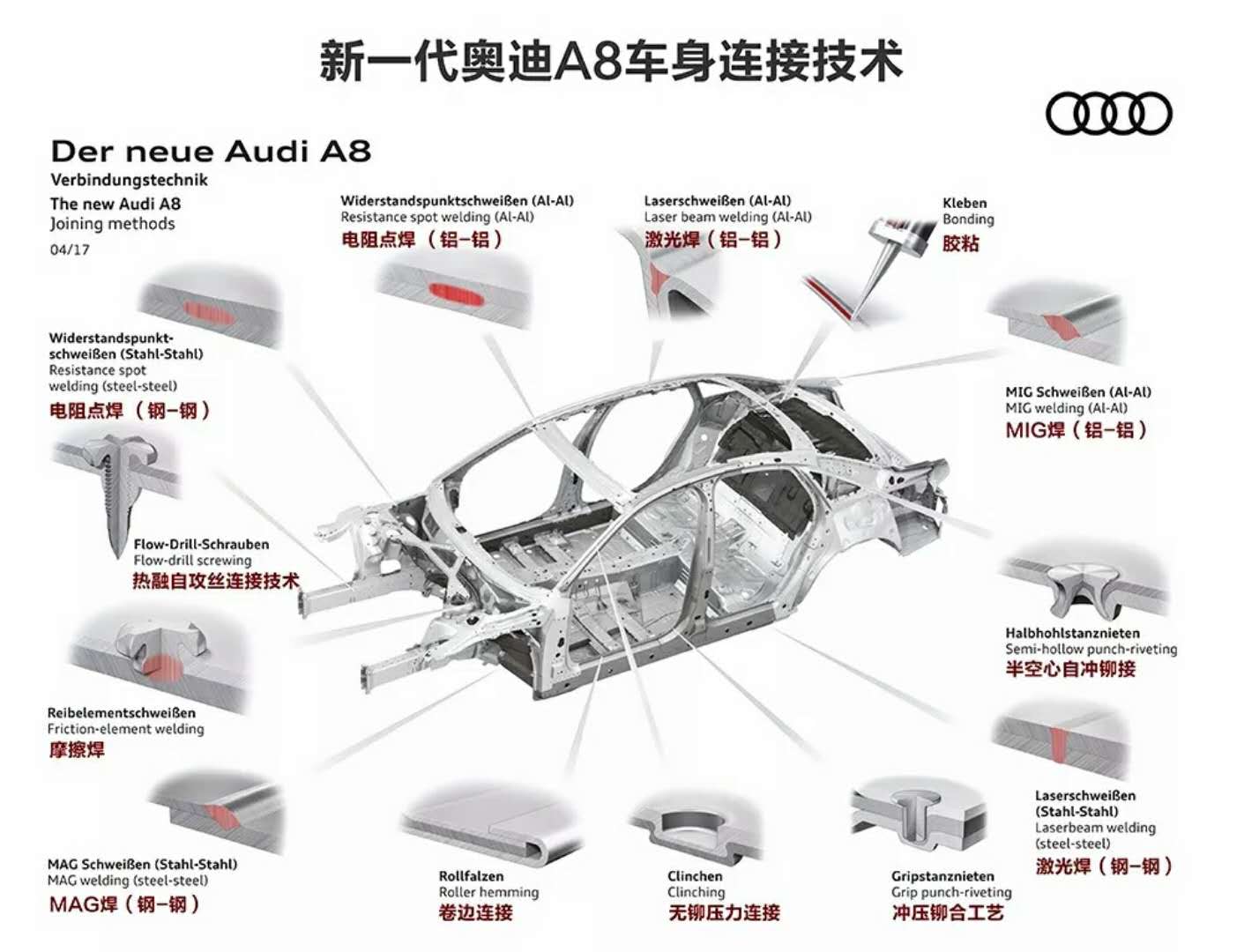

（一圖看懂新一代奧迪A8車身連接工藝，點擊查看大圖 -圖片來自奧迪官網，AMTS翻譯）

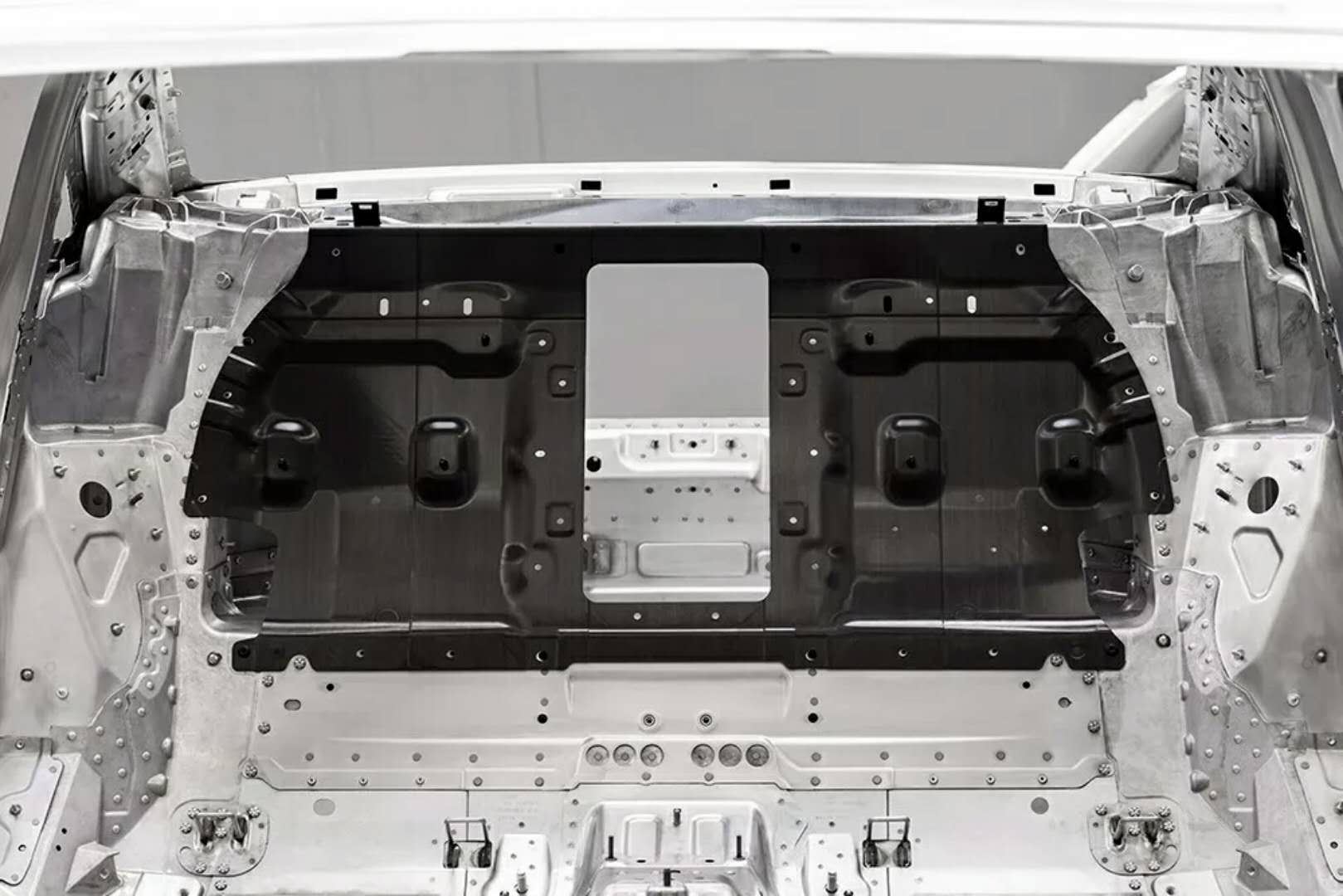

新一代奧迪A8的后座背板處布置有一塊碳纖維面板，碳纖維材質的加入對車身連接技術提出了更高的要求。
（不同材質的連接工藝）
越來越多的一二級供應商聯手系統集成商
為多材料車身連接提供高效系統的解決方案

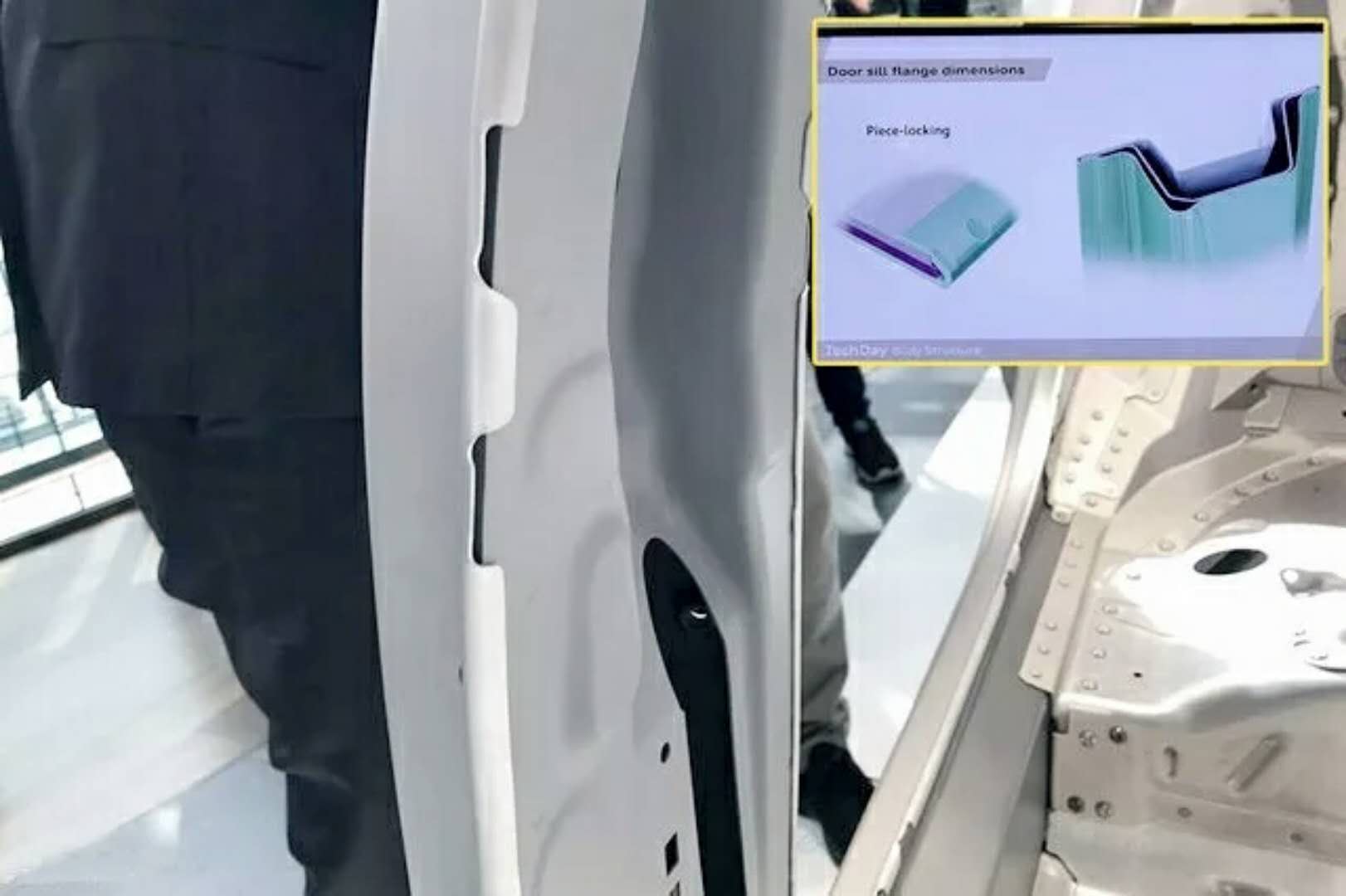

全新奧迪A8的B柱部位材料連接采用了卷邊連接和粘合劑連接的封邊技術。同時，由于不同材質間熱脹冷縮程度的差異，還采用Piece-locking連接技術在卷邊處間隔固定距離打上凹坑，使三層材料全部貼合。此外，在車輛的A柱、C柱和車頂位置，也采用了相同的連接方式，這些冷連接工藝將不同材質有效地固定在一起。

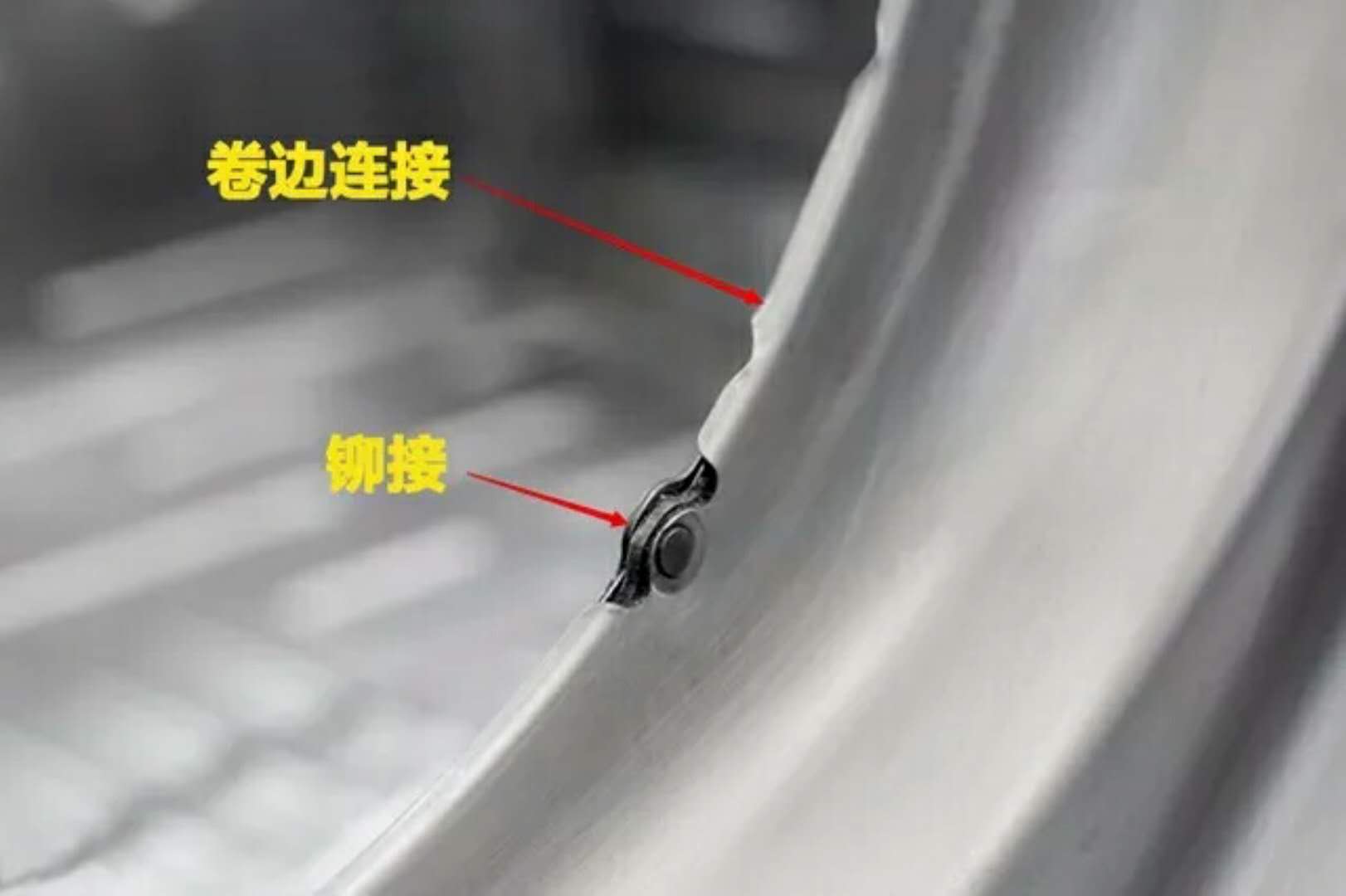

同時，還通過鉚接的方式確保連接緊固。
全新奧迪A8的頂蓋和側圍部位采用了遠程激光焊接工藝，在焊接過程中，激光頭與焊接件的距離將保持在20cm，焊縫更加細膩精準，焊接邊緣留出面積可減少27%，激光束的高速率和低能耗也降低了二氧化碳的排放，這個新工藝還可以節省95％的批量生產成本。

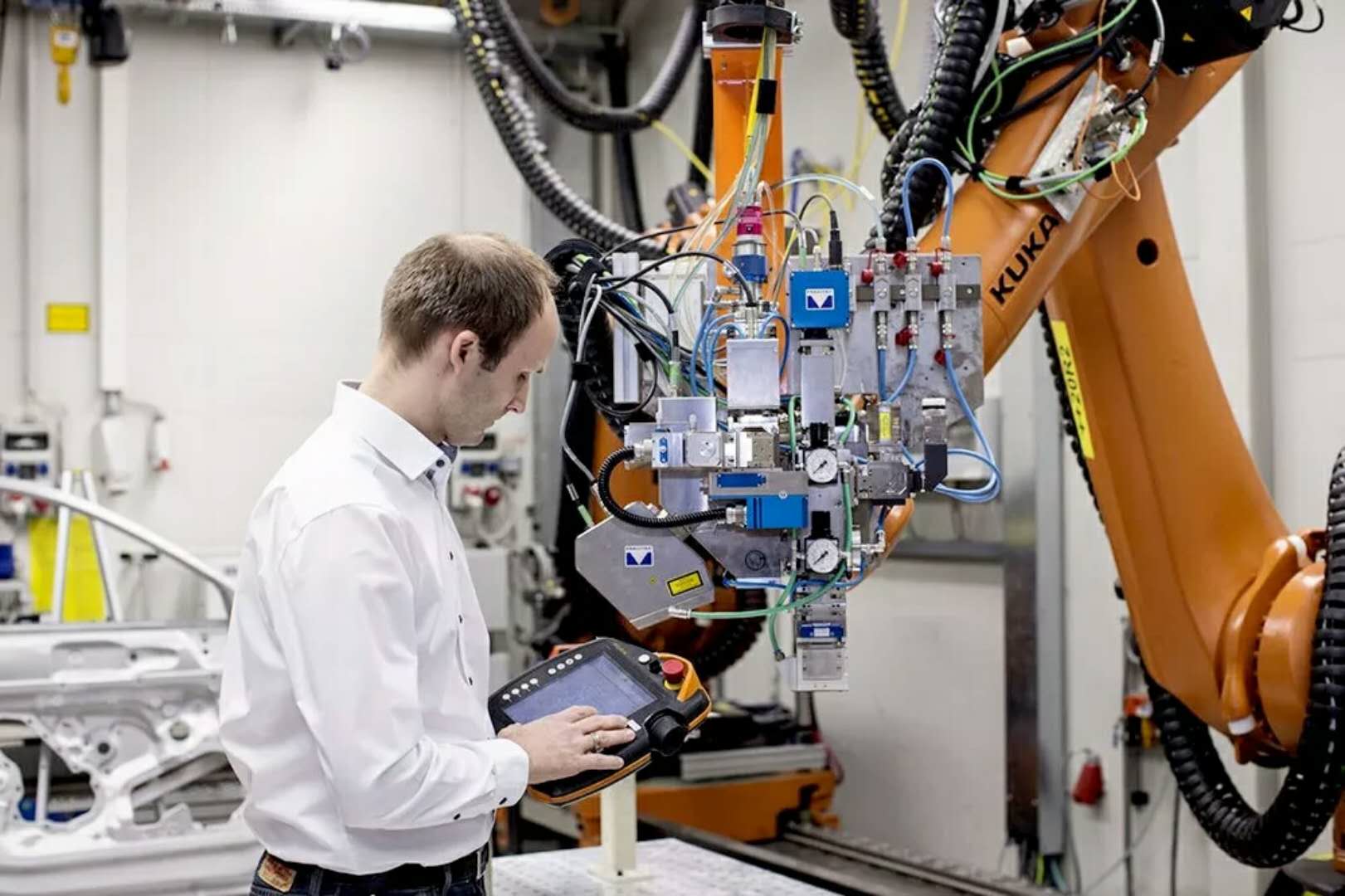

（奧迪工程師正在控制遠程激光焊接系統）
未來的汽車車身應是由混合材料構成，由鋼，鋁合金、鎂合金、碳纖維、塑料等輕質材料共同制造。不同材料間差異化的物理屬性導致用常規的焊接技術難以實現有效連接，新型車身連接技術也應當追隨腳步。
論壇先行，聚焦未來車身連接，
奠定未來汽車開發平臺基石
未來已來，2018年3月AMTS將在上海首次舉辦Joining in eCar Body Engineering未來車身連接工程論壇，屆時將深度解讀能源新汽車車身連接解決方案，圍繞輕量化材料，混合材料車身連接技術，試制原型和模型制造、批量生產、接合、表面處理、測試等工藝、設備，重點關注機械連接，焊接，復合連接，壓裝及其他先進的連接工藝。讓參與者清晰地了解到未來車身連接工藝的發展趨勢，為來自整車廠、系統集成商及一二級供應商企業的汽車產業設計與研發工程技術人員帶來具有前瞻性及創新的技術解決方案，促進未來汽車研發。
