金屬腐蝕是一個代價高昂的問題
它破壞泵、閥、管道和其他昂貴設備
不管使用哪種液體
始終存在閃蒸和氣穴造成損壞的風險
任何有流動限制的地方
壓力的降低會使液體達到其蒸汽點
閃蒸發生在液體蒸發并保持蒸汽狀態時
造成的金屬腐蝕看起來光滑有光澤
當液體蒸發時產生氣穴
然后隨著壓力的增加回到液態
氣穴引起的金屬損傷由于表面的點蝕
而變得粗糙和不規則
氣穴是控制閥和其他部件損壞的主要原因
當液體通過諸如閥門之類的限制時
就會產生氣穴
這種限制使液體速度增加
壓力會減小
最大流速和最小壓力點稱為縮流斷面
當壓力降到接近液體蒸汽壓的水平時
液體中就會形成氣泡
當下游的壓力恢復時
汽泡內爆并返回液態
初始?xì)馀菪纬珊推屏押?/span>
氣泡可能會再次破裂
當恢復壓力在氣泡中產生凹痕
形成液體微射流
然后微射流沖破氣泡
這些內爆也會引起高達每平方英寸
100000磅的局部壓力波
當它們位于材料表面附近時
壓力波和微射流的結合會對
閥塞、閥座和閥體造成嚴重?fù)p壞
氣穴也會導致不可接受的噪音和振動
從而降低效率或?qū)е逻^(guò)程控制的喪失
即使氣穴發生
它并不總是造成損害
氣穴損傷的程度受以下因素的影響
氣穴強度
壓力下降越大，損壞的可能性就越大
氣穴發生區域中使用的材料
硬化材料減少傷害
暴露在氣穴中的時間
氣穴在一個區域發生的頻率越高
它就越有可能承受損害
閥門尺寸
增大閥門尺寸往往會使氣穴的影響更糟
氣穴區閥門及閥內件的設計
高回收率的球閥和蝶閥更容易受到氣穴破壞的影響
如果閥門關閉時發生泄漏
流體泄漏將流體從高壓區移動到低壓區
導致氣穴和潛在損害
通過改變或調節這些因素
可以減少氣穴損傷
使用適當?shù)牟考ǔ？梢?/span>
減少或防止氣蝕損壞

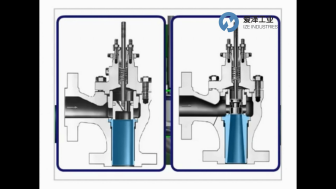

艾默生提供這些解決方案
閥套由硬化材料制成
以保護閥體
壓力分級防止壓力降到接近液體蒸汽壓
有助于防止氣泡的形成
通過使用膨脹噴嘴或膨脹流動區域來分級壓降

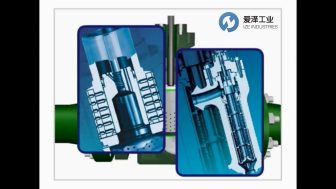

例如，在Cavitrol III中
閥內件噴嘴的孔形狀可用于管理流量分離
多個小孔將噪聲移到更高的頻率
通過使用向下流動方向?qū)⒘黧w
導入閥門中心來隔離氣穴
所以氣泡從閥門部件上消失了
此外，Cavitrol IV閥內件具有膨脹的流動區域
當流體流過時，可降低壓力
▼
▲
限制每一步的壓力變化
以防止液體到達汽化點
防止泄漏
