在本視頻中，我們將了解霍爾效應以及霍爾效應傳感器的工作原理。
霍爾效應是最常用的磁場測量方法，霍爾效應傳感器非常受歡迎，現代應用中很廣泛。
例如，它們可以作為車輪速度傳感器在車輛中找到，也可以在曲軸或凸輪軸位置傳感器中找到。
它們常常也被用作開關，微電子機械系統，接近傳感器等。
現在我們將看看其中一些傳感器，看看它們是如何工作的。
但首先讓我們來解釋什么是霍爾效應。

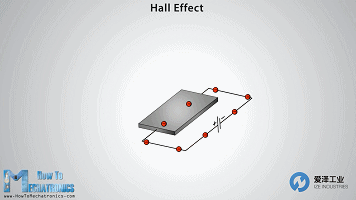

這是一個解釋霍爾效應的實驗，如果我們有一個如下圖所示的錫導電板，并且我們?cè)O(shè)置電流流向它，電荷載流子將從板的一側到另一側以直線流動。

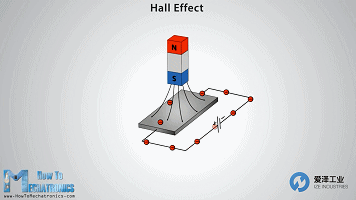

現在，如果我們?nèi)缦聢D所示在板附近引入磁場，由于一種叫做洛倫茲力的力，我們會擾亂電荷載流子的直線流動。
在這種情況下，電子將如下圖所示偏轉到板的一側，而正極偏轉到板的另一側。
這意味著如果我們現在在這兩側之間放置一個電表，我們會捕捉到有可被測量的電壓，因此在我們解釋此時獲得可測量電壓的效果即為霍爾效應。
在1879年Edwin Hall剛發現它之后，整個磁效應傳感器的基礎元件，大多數每高斯僅有幾微伏的非常小的電壓，因此這些器件通常由內置高增益放大器制造。
有兩種類型的霍爾效應傳感器，一種提供模擬量，另一種提供數字量輸出。
模擬量傳感器由電壓調節器，整體元件和放大器組成。

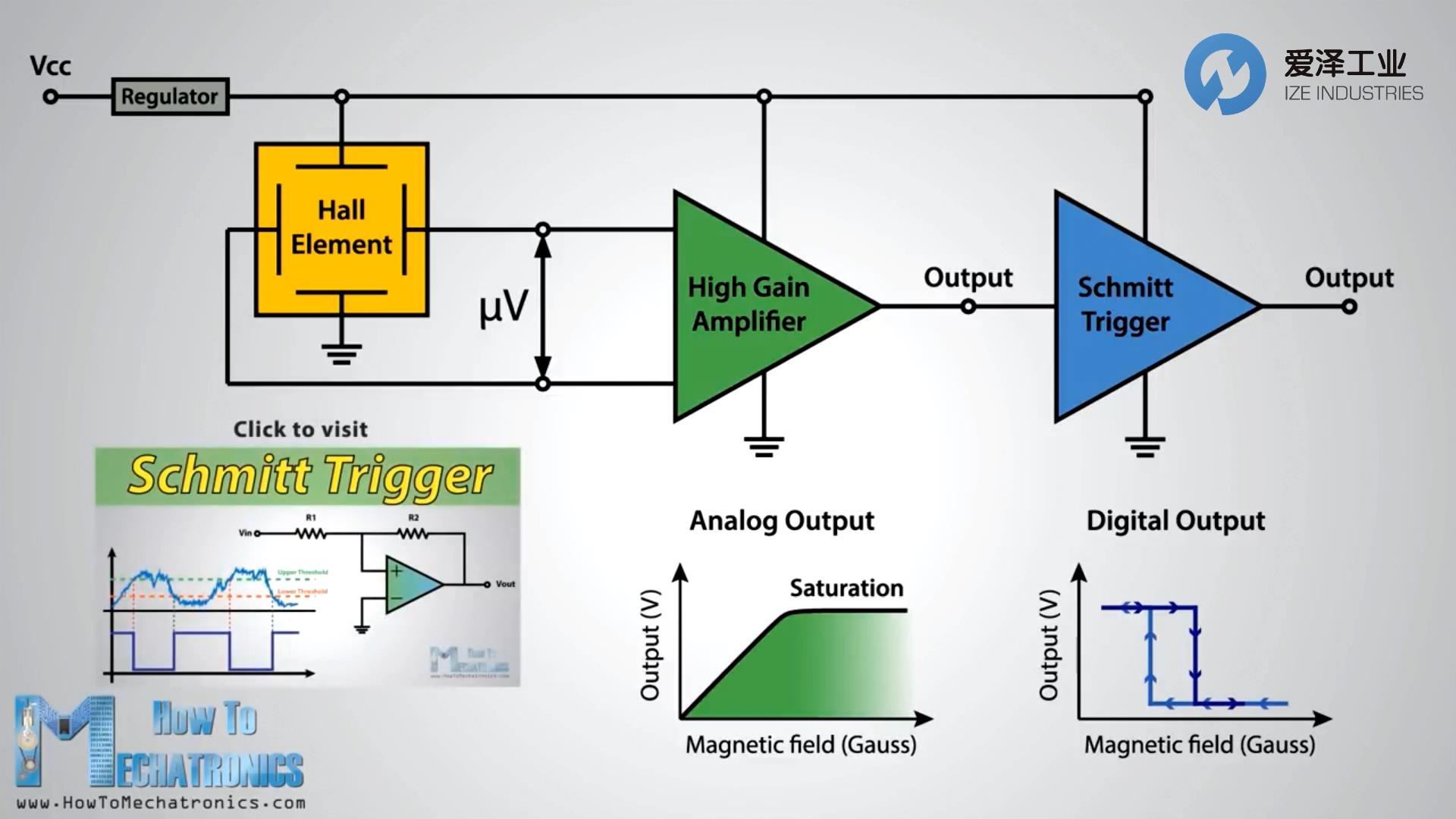

從下面電路原理圖中可以看出，傳感器的輸出是模擬量，與整個元件輸出或磁場強度成正比。
這種類型的傳感器適用于測量接近度，因?yàn)樗鼈兊倪B續線性輸出。
另一方面，數字輸出傳感器只為輸出狀態提供開或關。
這種類型的傳感器有一個額外的元件。
如電路原理圖所示，這是施密特觸發器，它提供遲滯或者不同的閾值電平，因此輸出為高電平或低電平。
這種傳感器的一個例子是孔效應，它們通常用作限位開關。
例如，在3D打印和數控機床中，以及用于工業自動化系統中的檢測和定位，霍爾效應傳感器的另一個現代應用是測量輪速或轉速以及確定發動機系統中曲軸或凸輪軸的位置。
這些傳感器由一個整體元件和一個永磁體組成，它們放置在旋轉軸上的重新安裝的磁盤附近。
傳感器和磁盤尖端之間的間隙非常小，每次當轉齒在傳感器旁邊通過時，它會改變周圍的磁場，使傳感器的輸出變高或變低。

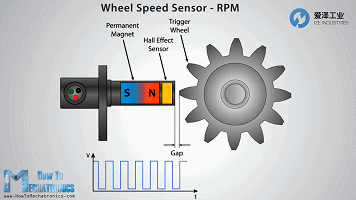

所以傳感器的輸出是一個方波信號，可以很容易地用來計算旋轉軸的轉速。如下圖所示。
