ANALOGDEVICES 5B40/5B41產品介紹
ANALOGDEVICES 5B系列代表了創新一代低成本、高性能即插即用式信號調理器。 這些模塊針對工業應用而設計，集成了高度可靠、基于變壓器的隔離和自動表貼制造技術。 該系列器件結構緊湊、經濟實惠，性能則高于比它更昂貴的器件。5B系列具有1500 V rms的連續隔離、±0.05%的校準精度、小尺寸和低成本的特點，相對于昂貴的信號調理器和自行設計，它提供一種更具吸引力的替代選擇。

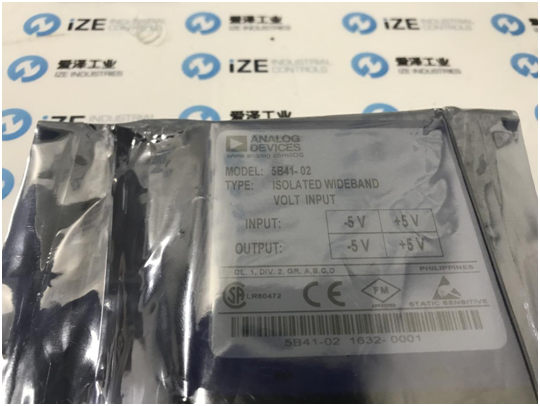

ANALOGDEVICES 5B41-02 愛澤工業 izeindustries

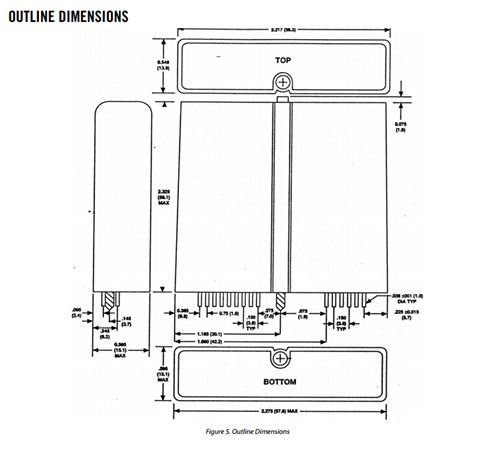

所有模塊均密封，引腳排列和尺寸(2.27" x 2.32" x 0.595")完全相同。 它們可以混搭使用，以精確滿足用戶的特定需求，并且可以熱插拔而不會影響現場線路或功率。 隔離輸入模塊提供0至+5 V或±5 V輸出，接受下列輸入：J、K、T、E、R、S、N或B型熱電偶；100 Ω鉑、10 Ω銅和120 Ω鎳RTD；頻率輸入；電位計；滑線；全橋或半橋應變計；雙線式發送器；mV、V、4-20 mA或0-20 mA信號；以及寬帶寬(10 kHz) mV和V信號。 這些模塊提供完整的信號調理功能，包括240 V rms輸入保護、濾波、斬波穩定低漂移±1 μV/°C放大、1500 V rms隔離、RTD和熱電偶（型號5B47）輸入的線性化、傳感器激勵（需要時）。 輸出模塊將0至+ 5 V或-5 V至+5 V輸入轉換為隔離4-20 mA或0-20 mA過程電流信號。 所有模塊均提供出色的共模抑制性能，符合工業抗瞬態電涌要求。an0067此外還有許多背板和安裝插口可以為最終用戶提供完整的信號調理解決方案。 每個背板都包括用于現場輸入和輸出接線的螺紋接線端子，以及用于熱電偶應用的冷結傳感器。 19英寸機架兼容單元最多可以容納16個模塊。
這些信號調理器設計用來為設計人員和最終用戶提供測量和控制應用中簡單而方便的信號調理問題解決方案。 典型用例包括：基于微電腦的測量系統、標準數據采集系統、可編程控制器、模擬錄像機和專用控制系統。 5B系列模塊非常適合要求監控和控制溫度、壓力、流量、轉速和其他模擬信號的應用
 |  |
ANALOGDEVICES 5B41-02 愛澤工業 izeindustries
產品特性
可靠、緊湊、低成本信號調理器
工業標準封裝和功能
完整的信號調理功能
浮空，差分輸入，提供240 V rms現場接線保護
輸入至輸出CMV隔離： 1500 V rms連續
濾波： 50 Hz和60 Hz正常模式抑制能力強
放大
零抑制
RFI/EMI抗擾度
高精度：±0.05%
低漂移：±1 μV/°C
工作溫度范圍：-25℃至+85℃
模塊混搭使用能力
提供自定義范圍模塊
經FM和CSA認證
準許在I大類2小類 A、B、C、D組位置使用
CE認證
重工業標準： EN50081-2和EN50082-1
 |  |
ANALOGDEVICES 5B41-02 愛澤工業 izeindustries

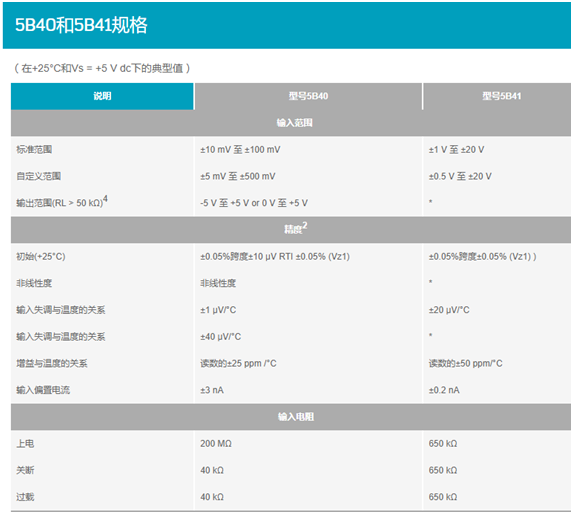

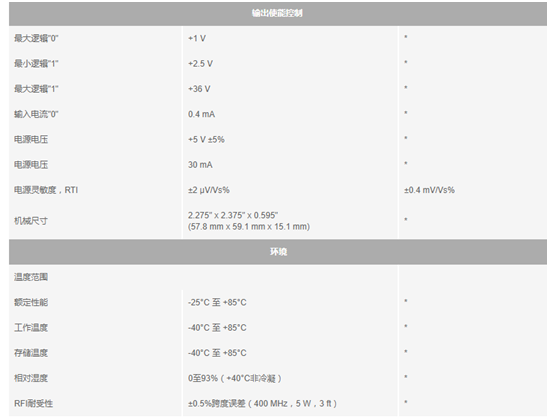

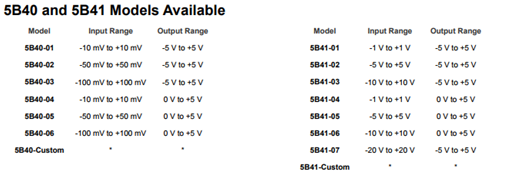

5B40和5B41是寬帶寬單通道信號調理模塊，可對模擬輸入電壓進行放大、保護、濾波和隔離。 兩種模塊都提供10 kHz帶寬，是測量隨時間快速變化的信號的理想選擇。 示例包括注塑成型設備內部的壓力、在撞擊測試期間汽車底盤上的壓力以及在故障發生前設備軸承的振動。
5B40和5B41保護計算機側免受現場側過壓故障損壞。 所有模塊的輸入端子可承受240 V rms而不受損，從而保護計算機側電路免受現場側過壓條件影響。 此外，5B40和5B41系列模塊支持混搭使用和熱插拔，可以在不中斷系統電源的情況下將其插入或拔出同一背板中的任何插槽。
在5B40/5B41模塊內
斬波穩定輸入放大器提供低溫漂和穩定增益。 在放大器輸入端，從輸入信號中減去穩定、經過激光調整的零電平輸入電壓以設置零電平值。 為了方便用戶，零點可由工廠選擇性預設，以滿足自定義需求。 這使得零電平輸入值的抑制數倍于精密擴展坐標測量的總跨度。
在每個模塊的輸入級配有一個單極抗混疊濾波器。 在輸出級的三極低通濾波器設置帶寬，并為精確測量高電氣噪聲中的微小信號提供最佳抗噪性能。
信號隔離通過變壓器耦合提供，并利用專有調制技術來實現線性、穩定且可靠的性能。 現場側的差分輸入電路完全懸空，無需任何輸入接地。 信號變壓器計算機側的解調器用于恢復初始信號，經過濾波和緩沖后提供低阻抗、低噪聲輸出信號。 輸出共模電壓必須保持在電源共模電壓3 Vdc以內。
方便特性
具有一個串聯輸出開關，許多應用中無需使用外部多路復用器。 開關通過低電平有效使能輸入啟動。 如果不需要開關輸出，使能輸入應與電源共地.

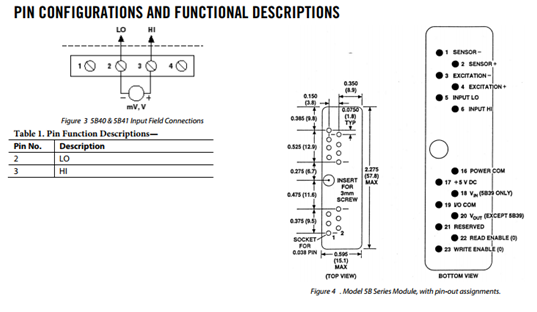

特征
隔離模擬輸入電壓。
放大、保護和過濾模擬輸入。
10khz帶寬非常適合測量
隨時間變化的信號。
產生一個輸出- 5V到+5 V。
模塊電路可以承受240V rms在輸入screw terminals。
所有的5b40和5b41系列模塊的混合和匹配和熱插拔。
