隨著工業自動化程度越來越高和工業控制要求越來越嚴格、精確，接線端子的用量逐漸上漲。隨著電子行業的發展，接線端子的使用范圍越來越多，而且種類也越來越多。
今天討論的是飛機中用到的接線端子

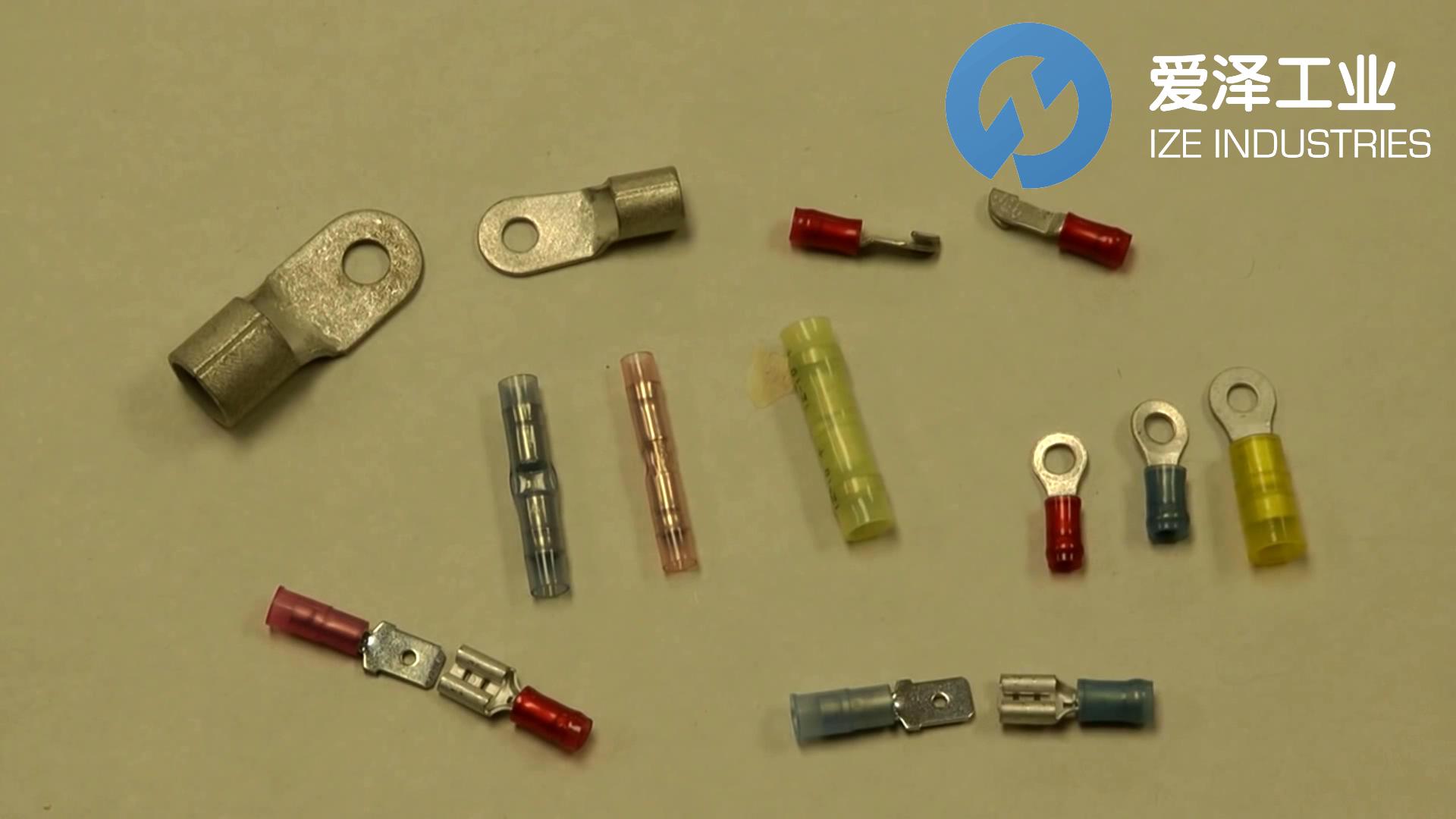

從屏幕的左側開始
您會看到這些大型端子
這些端子用于電池電纜或交流發電機電線
重型薄線
你可以使用高質量的壓接器
如端子工具
壓接它們
然后通常使用熱縮
它們有多種尺寸以及不同的孔大小
我們接下來看到的連接器
就是所謂的心形端子
由于它們的形狀和操作速度
我們又稱這種端子為快接端子
他們的優點在于很難發生上下滑動
在下列各種顏色中

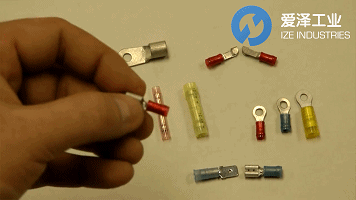

這些管狀心形連接器位于中心的
是對接端子
它允許您將兩根電線連接在一起
兩側壓接
然后您可以很好地連接到一起進行接線↓↓↓
在右側
典型的
環形端子有
紅色 藍色和黃色
尺寸也可提供多種不同的孔尺寸↓↓↓
紅色線組合為18至22線規
藍色線為14至16
黃色線為10至12
接下來的這些被稱為握手拼接或刀拼接
因為當你把它們中的兩個放在一起時
它們像握手一樣連接在一起↓↓↓
航空接頭要記住的一件事是不要使用
或者終端不使用自動連接

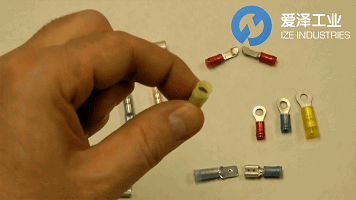

你會注意到里面有一個額外的套管
最好在這里有這個對接接頭
這是為了連接絕緣層
并為絕緣層提供一點應變消除支持
除了內部的導體
涂層通常是尼龍而不是PVC
這種連接器會比汽車連接器略貴
但對于飛機布線很好↓↓↓
你會注意到涂層有些半透明↑↑↑
非常不同于飛機
汽車或海洋涂層的完全不透明
