MOOG伺服閥G761-3003B/H19JOGM4VPL技術參數
Type designation | H19JOGM4VPL |
Valve version | High response |
Rated flow | l/min (gpm): 19 (5.0) |
Maximum operating pressure [bar (psi)] and body material | 315 (4,500) aluminum |
Bushing/spool design | 4-way: axis cut, zero lap |
Pilot stage design (assigned by Moog) | High dynamics |
Spool position without electrical signal | Center position |
Pilot connections (field configurable) | Internal supply (port P) |
Seal material | FKM (fluorocarbon) |
Valve connector | 4 pin MS threaded connector over P-side |
Command signal for 100 % spool stroke | Single or parallel coil value: ± 40 mA |
MOOG伺服閥G761/-761系列介紹
G761/-761 系列流量控制伺服閥是三通節流閥，最好是四通應用。 它們是高性能的 2 級設計，在每個閥芯面 35 bar (500 psi) 的閥門壓降下，額定流量范圍為 0.5 至 75 l/min（0.125 至 19.5 gpm）。
設計簡單、堅固耐用，運行可靠、使用壽命長。 先導級由一個對稱的噴嘴擋板力矩電機組成。 輸出級包括一個 4 焊盤滑動閥芯，精密研磨到襯套以獲得最佳性能。 硬質合金尖端反饋線將閥芯位置的機械反饋提供給力矩電機。 反饋絲末端的硬質合金球確保精度高，工作可靠，使用壽命長。
這些閥適用于具有高動態響應要求的電液位置、速度、壓力或力控制系統。
The G761/-761 Series Flow Control Servo Valves are throttle valves for 3-way and preferably 4-way applications. They are a high performance, 2-stage design that covers the range of rated flows from 0.5 to 75 l/min (0.125 to 19.5 gpm) at 35 bar (500 psi) valve pressure drop per spool land.
The design is simple and rugged for dependable, long life operation. The pilot stage is comprised of a symmetrical, nozzle-flapper torque motor. The output stage includes a 4-land sliding spool, precision ground to a bushing for optimal performance. A carbide tipped feedback wire provides mechanical feedback of the spool position to the torque motor. The carbide ball on the end of the feedback wire ensures high accuracy, reliable operation and long service life.
These valves are suitable for electrohydraulic position, speed, pressure or force control systems with high dynamic response requirements.

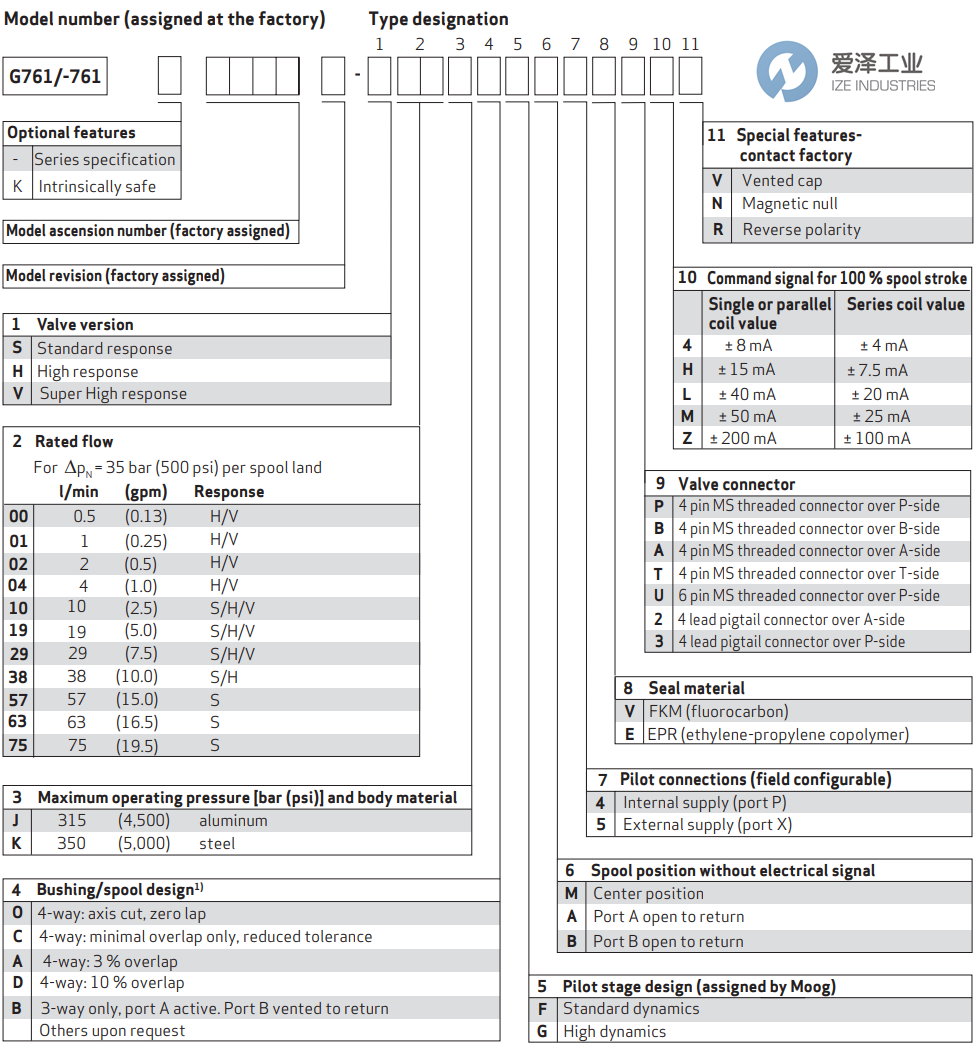

MOOG伺服閥G761/-761系列選型
MOOG伺服閥G761/-761系列其他常用型號：
MOOG G761-3001B H04JOFM4VPL
MOOG G761-3002B H10JOFM4VPL
MOOG G761-3003B H19JOGM4VPL
MOOG G761-3004B H38JOGM4VPL
MOOG G761-3005B S63JOGM4VPL
MOOG Servo Valves NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向制造工業提供高端制造技術和設備。代理經營世界優質的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于MOOG伺服閥G761-3003B/H19JOGM4VPL的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question for MOOG products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website:jjxdch.cn.
MOOG伺服閥G761/-761系列G761-3003B/H19JOGM4VPL技術參數及選型
