SUBCONN擁有豐富的經驗和專業知識，為客戶提供特殊的連接器解決方案，從泳池清潔設備，海洋傳感器到先進的海軍系統。SUBCONN水下技術集團已經向苛刻的水下工業提供了全球領先的水下可插拔電氣連接器近40年。SUBCONN系列多年來一直在開發，以滿足全球客戶從淺水使用到全面深度評估的需求。
SUBCONN的主要產品有SUBCONN水密連接器，SUBCONN水下連接器，SUBCONN水底連接器，SUBCONN液壓缸，SUBCONN電纜，SUBCONN水密電源/信號電纜等等。
SUBCONN水密連接器Circular 25pin系列技術參數
連接器規格
額定電壓：600 V AC rms
直流額定值：高于AC額定值的85％
12和16觸點額定電流：每觸點10 A（每個連接器最大60 A）
25觸點額定電流：3個電源觸點10 A每個觸點，
22個信號觸點每個觸點5 A（每個連接器最大60 A）
絕緣電阻：> 200 Mohm
接觸電阻：<0.01歐姆
濕交配：> 500
額定溫度（水）：-4到60?C，25到140?F
額定溫度（空氣）：-40至60?C，-40至140?F
存儲溫度額定值：-40至60?C，-40至140?F
12和16觸點連接器深度額定值：1,400 bar，20,000 psi
25觸點連接器深度額定值：700 bar，10,000 psi
深度等級PEEK：300 bar，4,350 psi
Connector specifications
Voltage rating：600 V AC rms
DC rating：85% of above AC rating
12 and 16 contacts current rating：10 A per contact (max 60 A per connector)
25 contacts current rating：3 power contacts 10 A per contact,
22 signal contacts 5 A per contact (max 60 A per connector)
Insulation resistance：> 200 Mohm
Contact resistance：< 0.01 ohm
Wet matings：> 500
Temperature rating (water)：- 4 to 60?C, 25 to 140?F
Temperature rating (air)：- 40 to 60?C, - 40 to 140?F
Storage temperature rating：- 40 to 60?C, - 40 to 140?F
12 and 16 contacts connector depth rating：1,400 bar, 20,000 psi
25 contacts connector depth rating：700 bar, 10,000 psi
Depth rating PEEK：300 bar, 4,350 psi
材料規格
連接器主體：氯丁橡膠
隔板閥體：黃銅，不銹鋼，鈦，陽極氧化鋁或PEEK
12和16觸點：鍍金黃銅UNS-C36000
25觸點：觸點2,4和6：鍍金黃銅UNS-C36000
觸點1,3,5,7-25：鍍金鈹銅
O型圈：丁腈
鎖袖：POM
卡環：不銹鋼AISI 302
12和16導體內聯電纜（60 cm，2 ft）：18 AWG 0.82 mm2氯丁橡膠
25芯內聯電纜（60 cm，2 ft）：3 x 18 AWG 0.82 mm2,22 x 20 AWG 0.52 mm2聚氨酯
12和16觸點隔板引線（30 cm，1 ft）：18 AWG 0.82 mm2彩色PTFE
25個觸點隔板引線（30 cm，1 ft）：3 x 18 AWG 0.82 mm2,22 x 22 AWG 0.33 mm2標記PTFE
Material specifications
Connector body：Chloroprene rubber
Bulkhead body：Brass, stainless steel, titanium, anodised aluminium or PEEK
12 and 16 contacts：Gold plated brass UNS - C36000
25 contacts：Contacts 2, 4 and 6: Gold plated brass UNS - C36000
Contacts 1, 3, 5, 7 - 25: Gold plated beryllium copper
O-rings：Nitrile
Locking sleeves：POM
Snap rings：Stainless steel AISI 302
12 and 16 conductor inline cable (60 cm, 2 ft)：18 AWG 0.82 mm2 chloroprene rubber
25 conductor inline cable (60 cm, 2 ft)：3 x 18 AWG 0.82 mm2, 22 x 20 AWG 0.52 mm2 polyurethane
12 and 16 contacts bulkhead leads (30 cm, 1 ft)：18 AWG 0.82 mm2 coloured PTFE
25 contacts bulkhead leads (30 cm, 1 ft)：3 x 18 AWG 0.82 mm2, 22 x 22 AWG 0.33 mm2 tagged PTFE

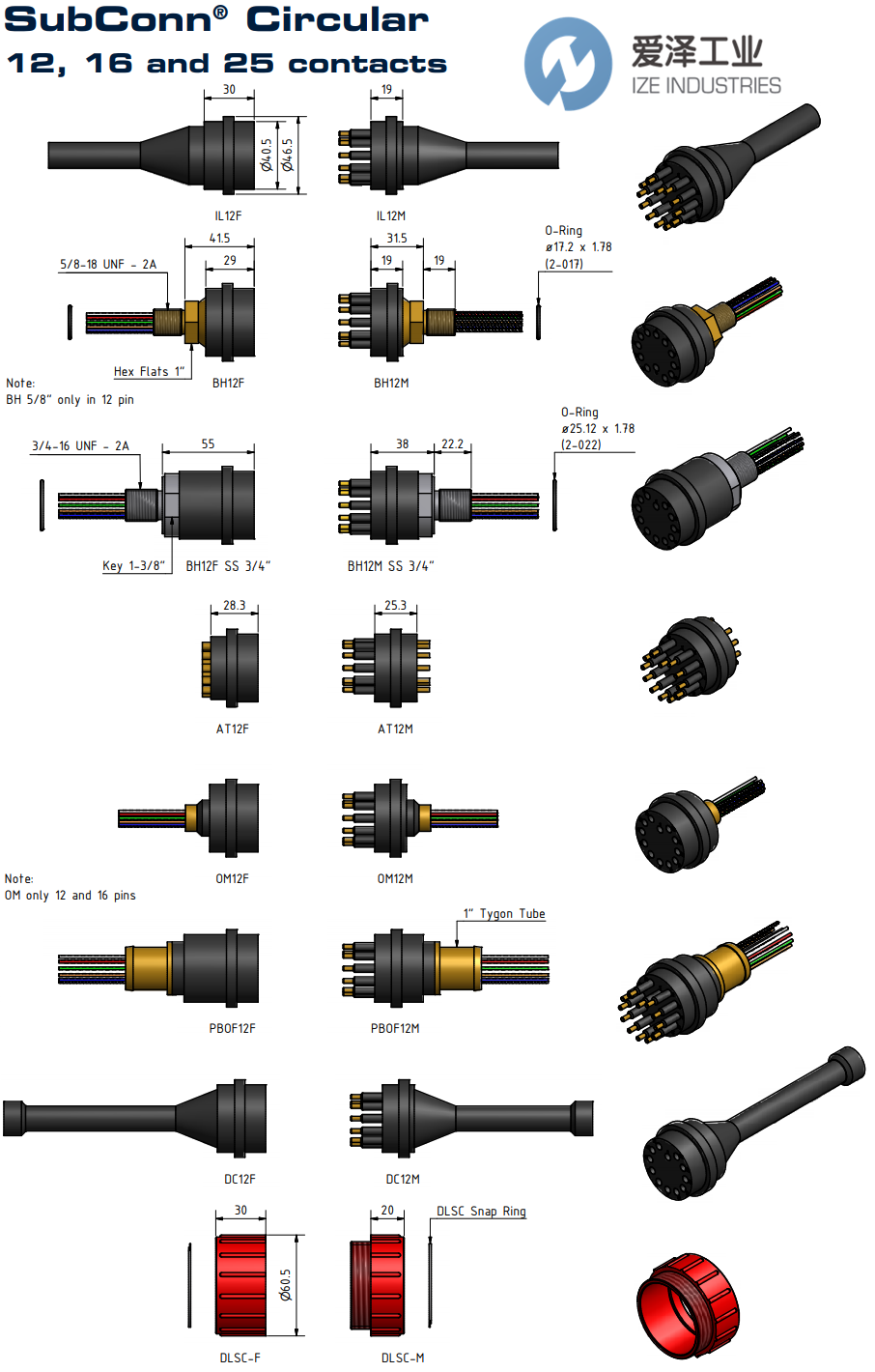

SUBCONN水密連接器Circular 25pin系列規格參數
常用備件SUBCONN水下連接器型號：
SUBCONN IL8F
SUBCONN IL8M
SUBCONN BH12F
SUBCONN BH12M
SUBCONN BH12FSS3/4"
SUBCONN BH12MSS3/4"
SUBCONN AT12F
SUBCONN AT12M
SUBCONN OM12F
SUBCONN OM12M
SUBCONN PBOF12F
SUBCONN PBOF12M
SUBCONN DC12F
SUBCONN DC12M
SUBCONN DLSC-F
SUBCONN DLSC-M
愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于SUBCONN水密連接器IL8F的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question, please feel free to dial 0086-21-3100 6702 or browse our website: jjxdch.cn.
SUBCONN水密連接器Circular 25pin系列IL8F技術規格
