SMW-AUTOBLOK生產用于車床，磨床和銑床的工件固定系統。
SMW AUTOBLOK的主要產品有：膨脹軸，卡盤法蘭 T形螺母，夾爪，夾緊力計，控制單元，旋轉液壓缸，氣塞，特殊鉗口，鏜孔環，清潔板，夾持力測試儀等等。
SMW旋轉液壓缸SIN-S-175技術參數
SMW-AUTOBLOK Type | SIN-S 175 |
Piston area | 21 2 |
Max. pressure | 70 |
Draw pull at 40 bar | 84 |
Oil leakage(Total at 30 bar and 50°C) | 1 |
Max. speed | 5000 |
Weight | 24 |
Moment of inertia | 0.12 |
SIN-S standard version | 33093117 |
SIN-S equipped with kit PXP | 33092917 |
SIN prepared for PXP/LPS | 77093117 |
Kit PXP | 60557915 |
Kit LPS 4.0 | 46588 |
SMW旋轉液壓缸SIN-S系列介紹
閉心旋轉液壓缸
應用
? 驅動動力卡盤/封閉或部分開放中心安裝應用
技術特點
? 壓力范圍 7 - 70 bar
? 水平或垂直安裝
? 用于冷卻液、油或空氣的中心孔，帶有用于旋轉接頭的螺紋
? 安全閥和過壓安全閥
? 使用貫穿螺栓從后部或前部安裝
? 通過接近開關或線性定位系統控制行程
? 要求在壓力管路中使用 10 μm 過濾器
? 使用油 HM32 ISO 3448
Closed center rotating hydraulic cylinder
Application
? Actuation of power chucks / closed or partial open center mounting applications
Technical features
? Pressure range 7 - 70 bar
? Horizontal or vertical installation
? Central bore for coolant, oil or air with thread for rotary union
? Safety valves and excess pressure relief valve
? Mounting from the rear or from the front side with through bolts
? Stroke control via proximity switch or linear positioning system
? A 10 μm fi lter in pressure line is requested
? Use oil HM32 ISO 3448

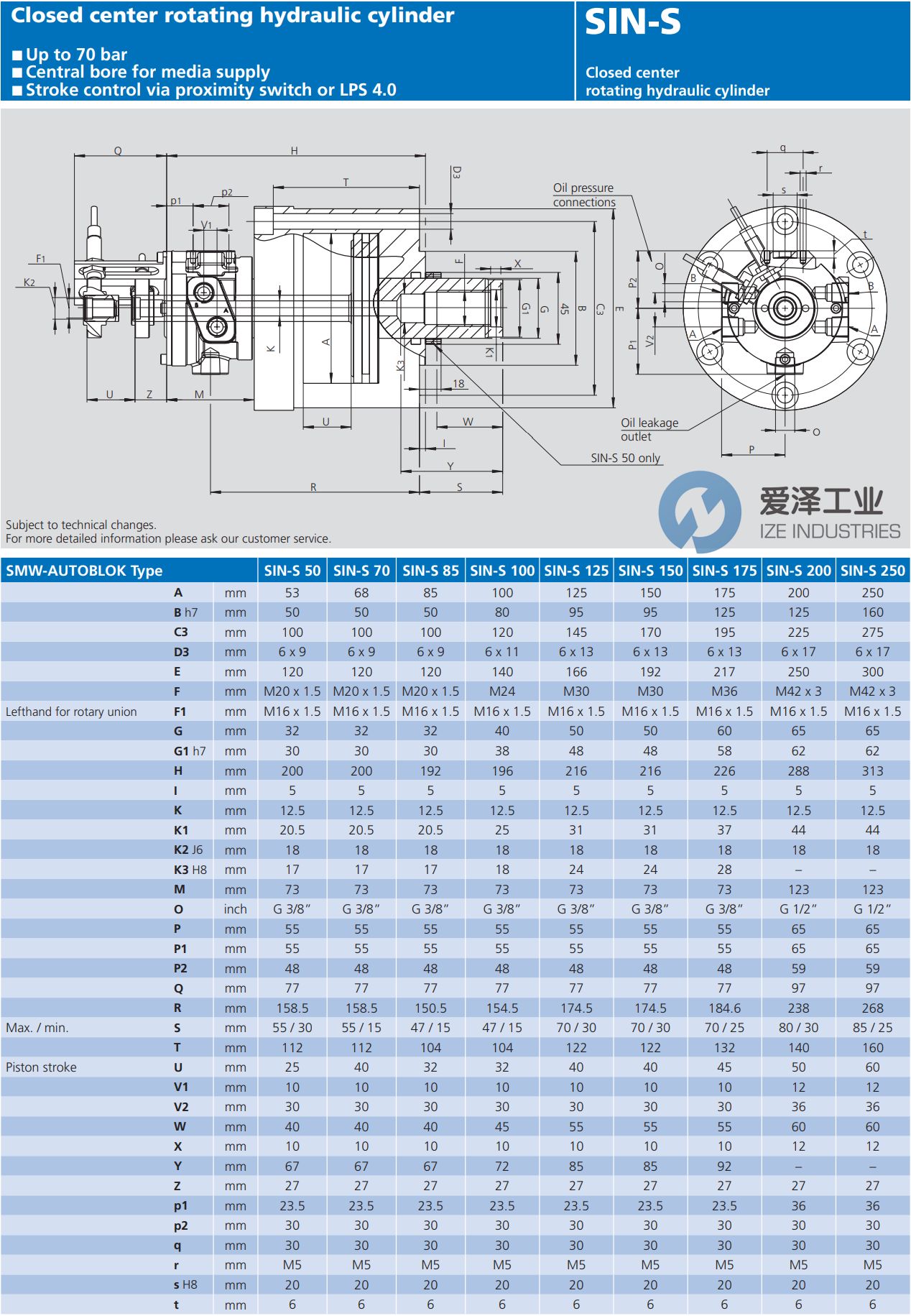

SMW旋轉液壓缸SIN-S系列技術尺寸及選型
SMW旋轉液壓缸SIN-S系列其他常用型號：
SMW SIN-S-50
SMW SIN-S-70
SMW SIN-S-85
SMW SIN-S-100
SMW SIN-S-125
SMW SIN-S-150
SMW SIN-S-175
SMW SIN-S-200
SMW SIN-S-250
SMW Rotating hydraulic cylinder NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向制造工業提供高端制造技術和設備。代理經營世界優質的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于SMW旋轉液壓缸SIN-S-175的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question for SMW products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website:jjxdch.cn.
SMW旋轉液壓缸SIN-S-175技術參數及選型
