WIXROYD襯套33442.W1920產品介紹
rder No. | 33442.W1920 |
|
For nom. pin dia d1 | 12 | |
For nom. pin length | 15 | |
d1H11 | 12 | |
d2 | M24 x 1,5 | |
d3-0,2 | 32 | |
d4+0,3 | 14,7 | |
d5+0,1 | 5,1 | |
l1 | 32 | |
Xg | 94 | |
l2 | 26 | |
l3 | 22 | |
l4 | - | |
Tightening torque max. | 150 | |
x mm | 1,5 | |
F1 kN | 3,5 | |
F2 kN | 3,2 | |
F3kN | 2,8 | |
For lifting pin 33400 | 33400.W0631 | |
For lifting pin 33420 | 33420.W0731 |

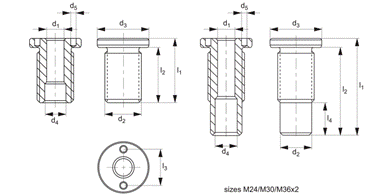

WIXROYD襯套產品介紹及尺寸圖
Technical & Application
Material
Stainless steel 1.4542, (AISI 630) precipitation hardened.
Technical Notes
Suitable for applications which require installation flush to the surface.
These are used for quick and safe locating of lifting pins.
Corrosion and abrasion resistant.
Reference 'l' indicates nominal length lifitng pin grip length to suit the bush.
See lifting pin ranges 33400 & 33420.
技術與應用
材料
不銹鋼 1.4542，(AISI 630) 沉淀硬化。
技術說明
適用于需要與表面齊平安裝的應用。
這些用于快速安全地定位起重銷。
耐腐蝕和耐磨。
參考號“l(fā)”表示與襯套相配的標稱長度提升銷夾持長度。
參見吊銷系列 33400 和 33420。
