MicroE產品采用PurePrecision和VeraPath技術構建而成。MicroE品牌的微型精密光學光柵編碼器有多種外形和安裝選項，輔以增量和絕對接口，分辨率可達1.2納米。有多種旋轉和線性刻度表可供選擇，精度可達1xm。
MICROE電子模塊SS200C技術參數
SS200c Outputs: | |
15-pin high density Male D-sub connector | |
PIN | FUNCTION |
1 | Reserved - do not connect |
2 | Serial programming interface -transmit* |
3 | Serial programming interface -receive |
4 | A- quadrature |
5 | A + quadrature |
6 | Reserved - do not connect |
7 | Reserved - do not connect |
8 | Reserved - do not connect |
9 | B- quadrature |
10 | B+ quadrature |
11 | Reserved - do not connect |
12 | +5V |
13 | Ground |
14 | I + index |
15 | I - index |
MICROE電子模塊SS200C產品介紹
Mercury 2000 編碼器系統包括 SS200c SmartPrecision 電子模塊。這種緊湊、功能齊全的信號處理系統執行以下功能：
? 插值 - 高達 256X，2880 萬正交狀態/秒。
? 可編程插值電平和輸出帶寬
? 精度優化——傳感器信號被自動優化以提高系統精度并大限度地提高可重復性
? 信號強度指示 - 紅色/黃色/綠色 LED 在設置過程中提供幫助并提供一目了然的診斷
? 索引居中 - 將雙向索引輸出脈沖居中以實現 +/-1LSB 的可重復性
? 電源指示 LED
? 計算機界面 - 用于使用 SmartPrecision 軟件進行編程和數據采集
? 高EMI/RFI 抗擾度 - 符合 CE 標準
? 安裝選項 - 所有電子設備都在 EMI 屏蔽連接器外殼內，可以直接擰入隔板安裝的配對連接器，或者模塊可以安裝到運動系統的框架并使用延長電纜連接
The Mercury 2000 encoder system includes the SS200c SmartPrecision electronics module. This compact, fully-featured signal
processing system performs the following functions:
? Interpolation - up to 256X with 28.8 million quadrature states / sec.
? Programmable interpolation level and output bandwidth
? Accuracy optimization - sensor signals are automatically optimized to improve system accuracy and maximize repeatability
? Signal strength indication - red / yellow / green LEDs assist during setup and provide diagnostics at a glance
? Index centering - centers the bi-directional index output pulse for repeatability to +/-1LSB
? Power-indicating LED
? Computer interface - for programming and data acquisition using SmartPrecision software
? Superior EMI / RFI immunity - CE compliant
? Mounting options - all electronics are within the EMI-shielded connector housing and can be screwed directly into a mating connector that is bulkhead mounted, or the module may be mounted to the frame of your motion system and connected using an extension cable

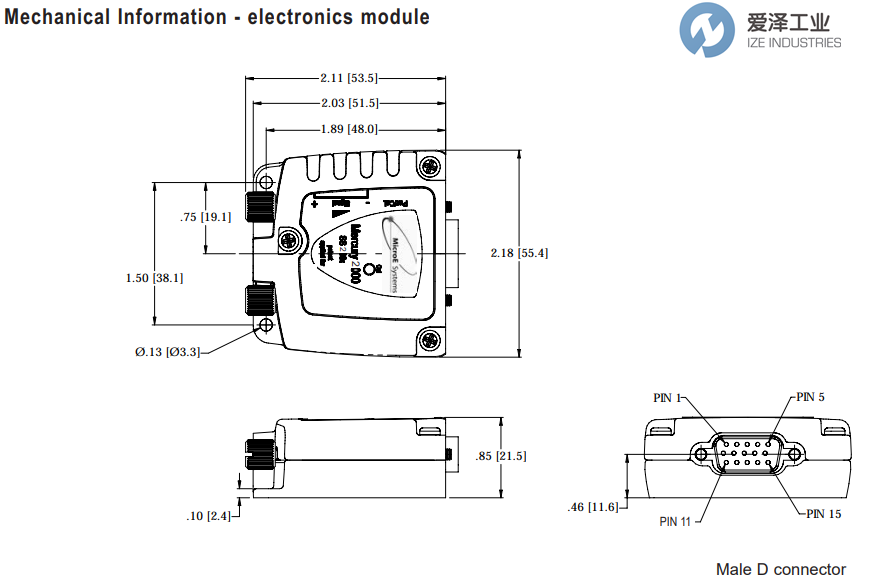

MICROE電子模塊SS200C技術尺寸
MICROE電子模塊Mercury 2000系列其他常用型號：
MICROE SS200C
MICROE SS200c-256-1
MICROE SS200c-128-3
MICROE Electronics Module NEW + ORIGINAL+ ONE YEAR WARRANTY
