施耐德電氣（法語：Schneider Electric，Euronext：SU）是法國一家跨國企業，成立于1836年，乃世界較大能源管理公司、優化解決方案供應商之一，主要產品包括斷路器、傳感器、控制器等等，為各國能源設施、工業、數據中心及網絡、樓宇，提供整體解決方案。
SCHNEIDER執行器M800-S2技術參數
SPECIFICATIONS | |
Part numbers | 880-0311-030 |
Supply voltage | 24 V AC +25%/ -35%, 50–60 Hz |
Power consumption | average 15 VA |
Transformer sizing | 50 VA |
Running time | |
Modulating 9–25 mm (0.35 - 1 in.) | 15 s |
Modulating 25–32 mm (1 - 1.26 in.) | 20 s |
Modulating 32–52 mm (1.26 - 2.05 in.) | 30 s |
Increase/decrease | 300 s/60 s |
Stroke | 9–52 mm (0.35 - 2 in.) |
Factory set stroke | 20 mm (0.79 in.) |
Thrust | 800 N (180 lbf.) |
Duty cycle | max. 20%/60 minutes |
Analog input | |
Voltage | 0–10 V |
Impedance | min 100 k Ohm |
Digital inputs VH–VC | |
Voltage across open input | 24 V AC |
Current through closed input | 5 mA |
Pulse time | min. 20 ms |
Output G1 | |
Voltage | 16 V DC ±0.3 V |
Load | 25 mA, short-circuit proof |
Output Y | |
Voltage | 2-10 V (0-100%) |
Load | 2 mA |
Ambient temperature | |
Operation | –10 – +50 °C (14°F - 122°F) |
Storage | –10 – +50 °C (14°F - 122°F) |
Ambient humidity | max. 90% RH |
Enclosure ratingX | IP 54 |
Sound power level | max. 40 dBA |
Weight | |
Weight | 1.8 kg (3.96 lb.) |
SCHNEIDER執行器M800-S2產品介紹
調制控制信號或增減信號和端點開關
modulating control signal or increase/decrease signal and end point switches
SCHNEIDER執行器M800系列介紹
M800可以由增加/減少信號或由調制的0-10V控制信號來控制。調制控制使執行器的定位更快。
執行器的電子電路確保運行時間相同，無論有關閥門的行程如何。
它易于安裝和連接執行器。它可以直接安裝在TAC的控制閥上，沒有任何安裝套件。
執行機構的工作范圍會根據閥門的行程進行自動調整。執行器的電子電路然后負責閥端位置的調整。
執行器由24V交流電供電。它可以為舊的TAC控制器提供一個位置指示信號2-10V和一個16VDC電壓電源。
M800 is either controlled by an increase/decrease signal or by a modulating 0–10 V control signal. Modulating control makes for a faster positioning of the actuator.
The electronic circuitry of the actuator ensures that the running time is the same, regardless of the stroke of the valve in question.
It is easy to mount and connect the actuator.It can be mounted directly onto TAC’s control valves, without any mounting kit.
The working range of the actuator is adjusted automatically depending on the stroke of the valve. The electronic circuitry of the actuator then takes care of the adjustment of the valve end positions.
The actuator is supplied by 24 V AC. It can provide a position indicator signal 2-10 V and a 16 V DC voltage supply for older TAC controllers.

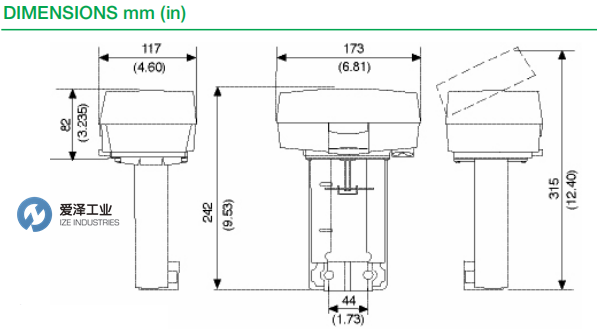

SCHNEIDER執行器M800系列技術尺寸
SCHNEIDER執行器M800系列其他常用型號：
SCHNEIDER M800
SCHNEIDER M800-S2
SCHNEIDER M800+L2SV
SCHNEIDER M800-S2+L2SV
SCHNEIDER Actuator NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向制造工業提供高端制造技術和設備。代理經營世界優質的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于SCHNEIDER執行器M800-S2的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question for SCHNEIDER products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website:jjxdch.cn.
