SCHNEIDER執行器M800技術參數
SPECIFICATIONS | |
Part numbers | 880-0310-030 |
Supply voltage | 24 V AC +25%/ -35%, 50–60 Hz |
Power consumption | average 15 VA |
Transformer sizing | 50 VA |
Running time | |
Modulating 9–25 mm (0.35 - 1 in.) | 15 s |
Modulating 25–32 mm (1 - 1.26 in.) | 20 s |
Modulating 32–52 mm (1.26 - 2.05 in.) | 30 s |
Increase/decrease | 300 s/60 s |
Stroke | 9–52 mm (0.35 - 2 in.) |
Factory set stroke | 20 mm (0.79 in.) |
Thrust | 800 N (180 lbf.) |
Duty cycle | max. 20%/60 minutes |
Analog input | |
Voltage | 0–10 V |
Impedance | min 100 k Ohm |
Digital inputs VH–VC | |
Voltage across open input | 24 V AC |
Current through closed input | 5 mA |
Pulse time | min. 20 ms |
Output G1 | |
Voltage | 16 V DC ±0.3 V |
Load | 25 mA, short-circuit proof |
Output Y | |
Voltage | 2-10 V (0-100%) |
Load | 2 mA |
Ambient temperature | |
Operation | –10 – +50 °C (14°F - 122°F) |
Storage | –10 – +50 °C (14°F - 122°F) |
Ambient humidity | max. 90% RH |
Enclosure ratingX | IP 54 |
Sound power level | max. 40 dBA |
Weight | |
Weight | 1.8 kg (3.96 lb.) |
SCHNEIDER執行器M800系列介紹
M800可以由增加/減少信號或由調制的0-10V控制信號來控制。調制控制使執行器的定位更快。
執行器的電子電路確保運行時間相同，無論有關閥門的行程如何。
它易于安裝和連接執行器。它可以直接安裝在TAC的控制閥上，沒有任何安裝套件。
執行機構的工作范圍會根據閥門的行程進行自動調整。執行器的電子電路然后負責閥端位置的調整。
執行器由24V交流電供電。它可以為舊的TAC控制器提供一個位置指示信號2-10V和一個16VDC電壓電源。
M800 is either controlled by an increase/decrease signal or by a modulating 0–10 V control signal. Modulating control makes for a faster positioning of the actuator.
The electronic circuitry of the actuator ensures that the running time is the same, regardless of the stroke of the valve in question.
It is easy to mount and connect the actuator.It can be mounted directly onto TAC’s control valves, without any mounting kit.
The working range of the actuator is adjusted automatically depending on the stroke of the valve. The electronic circuitry of the actuator then takes care of the adjustment of the valve end positions.
The actuator is supplied by 24 V AC. It can provide a position indicator signal 2-10 V and a 16 V DC voltage supply for older TAC controllers.

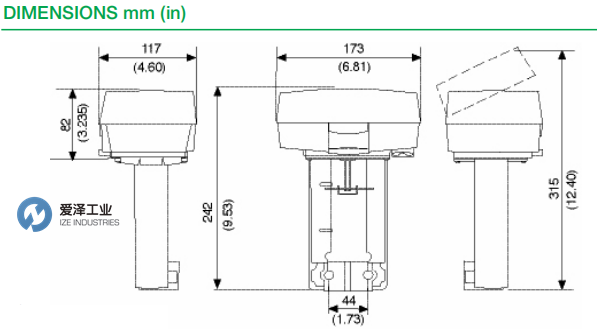

SCHNEIDER執行器M800系列技術尺寸
SCHNEIDER執行器M800系列其他常用型號：
SCHNEIDER M800
SCHNEIDER M800-S2
SCHNEIDER M800+L2SV
SCHNEIDER M800-S2+L2SV
