限位開關的類型丨原理丨配置丨符號等
限位開關是用以限定機械設備的運動極限位置的電氣開關。

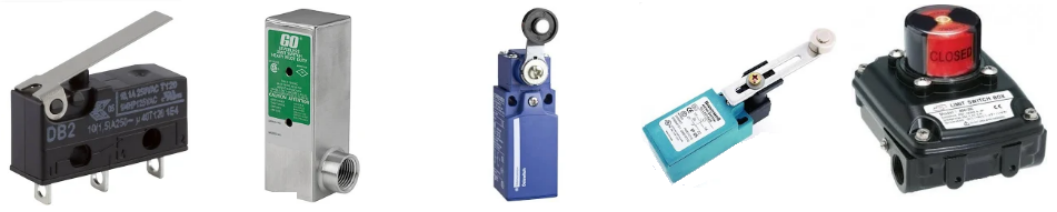

限位開關有接觸式和非接觸式。接觸式是將限位開關安裝于機械設備的運動部件，與其相對運動的固定點上安裝極限位置的擋塊，或者是相反安裝位置。當行程開關的機械觸頭碰上擋塊時，切斷（或改變）控制電路，機械停止運行或改變運行。由于機械的慣性運動，這種限位開關有一定的“超行程”以保護開關不受損壞。非接觸式的形式很多，常見的有干簧管、光電式、感應式等，這幾種形式在電梯中都能夠見到。當然還有其他更多形式。
限位開關是一種常用的小電流主令電器。利用生產機械運動部件的碰撞使其觸頭動作 來實現接通或分?jǐn)嗫刂齐娐?，達到一定的控制目的。通常，這類開關被用來限制機械運動的 位置或行程，使運動機械按一定位置或行程自動停止、反向運動、變速運動或自動往返運動 等。
在電氣控制系統中，限位開關的作用是實現順序控制、定位控制和位置狀態的檢測。 用于控制機械設備的行程及限位保護。構造：由操作頭、觸點系統和外殼組成。
在實際生產中，將限位開關安裝在預先安排的位置，當裝于生產機械運動部件上的模塊撞擊行程開關時，限位開關的觸點動作，實現電路的切換。因此，限位開關是一種根據運動部件的行程位置而切換電路的電器，它的作用原理與按鈕類似。
限位開關廣泛用于各類機床和起重機械，用以控制其行程、進行終端限位保護。在電梯的控制電路中，還利用限位開關來控制開關轎門的速度、自動開關門的限位，轎廂的上、下限位保護。
閥門限位開關工作原理：
閥門限位開關（回訊器）是自控系統閥門位置顯示和信號反饋的一種現場儀表，用以將閥門 的開啟或關閉位置以開關量（觸點）的信號輸出，被程控接受或計算機訪樣，確認后執行下 一程序。該產品外觀美觀、質量可靠、性能穩定、免維護等特點。
閥門限位開關種類：
（一） 機械式閥門限位開關: 機械式閥門限位開關采用無源觸點的微動開關（常用品牌：美國TOPWORX，丹麥DVC，美國霍尼韋爾Honeywell、法國施耐德/高諾斯Crouzet等）。開關形式可分：?jiǎn)蔚峨p擲SPDT、單刀單擲SPST、雙刀雙擲DPDT。
|
|
丹麥DVC閥門限位開關盒 美國TOPWORX閥門限位開關盒
（二）感應式閥門限位開關：
1. 磁感式閥門限位開關-采用無源觸點的磁感應接近開關，開關形式可分：?jiǎn)蔚峨p擲SPDT、單刀單擲SPST、但無雙刀雙擲DPDT。磁感接近一般分2線常開或常閉，3線類似于單刀雙擲SPDT，無常開常閉。
以上二種區別：
1）機械式屬于微動開關進行機械撞擊；磁感式屬于磁動力，故工作壽命方面機械式要小于磁感式的開關
2）微動開關輸出電流大，磁感式輸出電流小
3）工作電壓：微動開關交直流兩用；磁感式一般是直流，個別磁感可以交直流兩用
2．電感式閥門限位開關-采用有源觸點的電感應接近開關，以直流電為主，分為普通電感和本安電感。
1）普通電感分2線常開或常閉及3線NPN或PNP制式
2）本安電感：8V工作電壓常閉（無常開），工作電流≤1mA，本安防爆等級：ExiaIICT6， 須配套使用安全隔離柵。
|
|
EX-TECH限位開關 TECHNOR限位開關
限位開關和行程開關，接近開關的區別：
限位開關和行程開關都是位置開關，他們的區別是行程開關可以檢測行程，可作為輸入信號控制電路在一定距離動作。區別于限位開關檢測限制位置的信號，起停止、保護的作用。
限位開關：可以安裝在相對靜止的物體(如固定架、門框等，簡稱靜物)上或者運動的物體（如行車、門等）上。當物體接近靜物時，開關的連桿驅動開關的接點引起閉合的接點分?jǐn)嗷蛘邤嚅_(kāi)的接點閉合。由開關接點開、合狀態的改變?nèi)タ刂齐娐泛蜋C(jī)構的動作。也可分為旋轉限位開關及直行限位開關。
行程開關：是一種由物體的位移來決定電路通斷的開關，行程開關和限位開關都是位置開關，但是行程開關可以檢測行程，可作為輸入信號控制電路在一定距離動作。
接近開關：在各類開關中，有一種對接近它物件有“感知”能力的元件——位移傳感器。利用位移傳感器對接近物體的敏感特性達到控制開關通或斷的目的，這就是接近開關，又稱無觸點行程開關。它除可以完成行程控制和限位保護外，還是一種非接觸型的檢測裝置，用作檢測零件尺寸和測速等，也可用于變頻計數器、變頻脈沖發生器、液面控制和加工程序的自動銜接等。特點有工作可靠、壽命長、功耗低、復定位精度高、操作頻率高以及適應惡劣的工作環境等。
當有物體移向接近開關，并接近到一定距離時，位移傳感器才有“感知”，開關才會動作。通常把這個距離叫“檢出距離”。不同的接近開關檢出距離也不同。
有時被檢測驗物體是按一定的時間間隔，一個接一個地移向接近開關，又一個一個地離開，這樣不斷地重復。不同的接近開關，對檢測對象的響應能力是不同的。這種響應特性被稱為“響應頻率”。
聲明：
- 文章部分內容轉載自REALPARS，由愛澤工業翻譯，如有侵權，請聯系刪除！
- 如有偏頗，歡迎指正！
