編碼器連接器有多種端接選項、形狀和尺寸可供選擇，但它們是整個編碼器規范過程的關鍵部分。鑒于工業設備的設計通?？紤]到可靠性，編碼器連接器也應根據應用進行選擇。
選擇編碼器連接器時要考慮的主要因素是：
進水、灰塵和其他環境條件
空間限制
設備總預算
易于安裝和使用
通用性或易于采購
編碼器端接類型
編碼器可提供以下三種類型的電纜終端：尾纖、端子排和連接器。訂購編碼器時應指定端接類型，如有必要，還應指定連接器類型，以確保與電纜兼容。

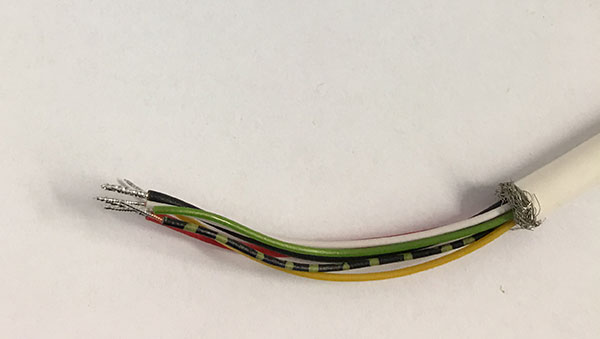

1. 帶引線的尾纖
在帶有尾纖端接的編碼器中，電纜在出廠時直接并永久地連接到編碼器中。另一端將終止于飛線，用于連接到 PLC/控制器/驅動器。尾纖通常有密封和非密封版本。密封版本在 PVC 電纜上有一個繩索式鎖定機制，可形成防水密封。尾纖可用作從編碼器側面（徑向位置）或編碼器末端（軸向位置）出來的電線。用戶還指定電纜的長度。
尾纖成本低，安裝方便。權衡是它們在現場更換時可能會出現問題。如果電線出現故障，編碼器也需要拆除。如果需要將編碼器送去維修，則需要斷開電線并隨其一起發送。

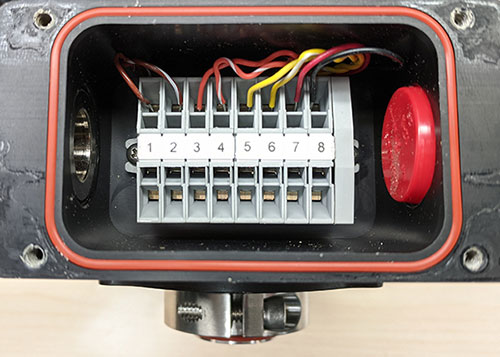

2. 端子排
端子排位于端接范圍的另一端。端子條是螺旋端子的線性陣列，其中每根電線都是手動擰入到位的。端子排用途廣泛。它們既經濟又易于與其他螺釘型端子互換。不利的一面是，它們使用起來很耗時，并且存在不少出錯機會。且在大量電線情況下，端子排非常寬。
3. 編碼器連接器
電纜可以在編碼器端端接，帶有專為連接和拆卸而設計的連接器。連接器的插針側在出廠時安裝在編碼器上。插座在工廠或由用戶連接到電纜。由于連接器可以隨意連接和斷開電纜，因此電纜和編碼器都可以相互獨立地拆除。
編碼器連接器類型
提供多種連接器以滿足不同的應用需求。連接器的插針一側固定在編碼器上，而插座一側則固定在配套電纜上。盡管客戶可以提供自己的連接器并將其焊接到飛線，但該過程需要一定的技巧。購買符合 IP 等級且已通過質量檢查的預組裝配對電纜可能會更快、更容易。

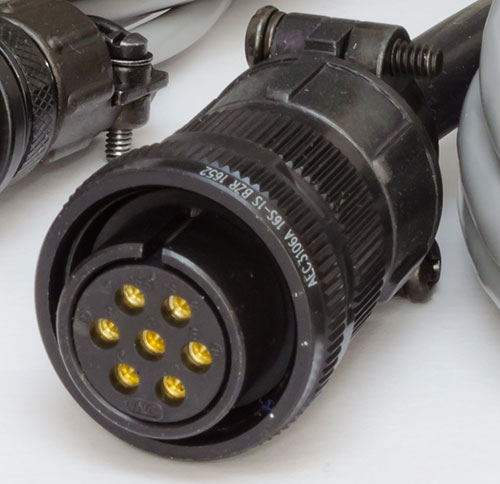

1. MS編碼器連接器
MIL-DTL-5015規定，MS連接器是圓形、螺紋、重載連接器，設計用于高可靠性。它們的螺紋非常精細，可確保連接牢固且不會松動。不利的一面是，正是由于這種穿線，連接電纜可能很耗時。如果螺紋錯誤，細螺紋也很容易損壞。
規范指出了狹窄和焊接的連接器；編碼器只能使用帶有鋁合金主體的焊接連接器，因為它們提供更好的環境保護。MS 連接器有兩種不同的樣式：標準 MS 連接器 (IP67) 和 NEMA4 MS 連接器（IP66 等效）。
MS連接器的另一個缺點是它們只有一個鍵槽。該設計沒有提供一種區分電纜的方法，這使得將電纜插入錯誤的終端成為可能。
環保：高
安裝：焊接
易于使用：細螺紋延長了連接時間
通用性：廣泛可用
最適合用于：具有惡劣環境和/或高可靠性要求的應用
2. M 型公制螺紋連接器（M12、M17、M23）
M 型連接器是圓形螺紋連接器，由 ASME B1.13M-2005“公制螺紋M 型”標準指定。每個等級由連接器插針側的外螺紋直徑定義。在每個類別中，標準定義了多個螺距。直徑很重要，因為它控制著導體的數量、環境保護和抗噪性的水平，以及整體大小。
在 M 型連接器中，三個最常用的類別是 M12、M17 和 M23。

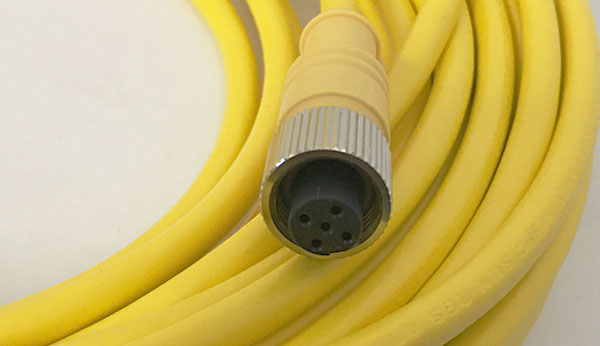

1) M12連接器
M12連接器是一種圓形螺紋快鎖連接器，可為工業自動化應用提供良好的保護。最大外螺紋直徑約為 12 mm。M12規范調用多種編碼對應多種通信協議，包括各種現場總線和工業以太網類型
環保：高
安裝：焊接
易于使用：快速簡便，多重編碼可防止錯誤
通用性：廣泛可用
最適用于：潮濕環境、極端溫度、絕對編碼器
2) M17連接器
M17連接器是圓形螺紋設計，占地面積非常小。最大外螺紋直徑約為 17 毫米；螺距不同。M17 連接器重量輕、鎖定速度快且防水。
環保：高
安裝:焊接
易于使用:快速鎖定
共性：常見
最適用于：需要防水密封的惡劣環境

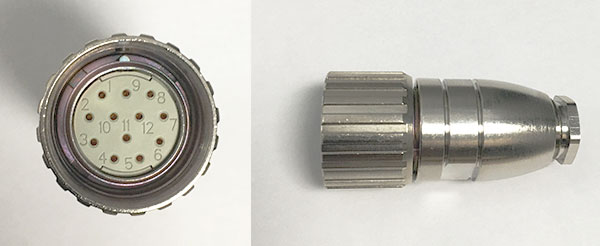

3) M23連接器
M23連接器是圓形螺紋連接器，可以在同一根電纜中同時傳輸電源和信號。最大外螺紋直徑約為 23 毫米；螺距不同。M23 連接器專為易于使用而設計，最常用于伺服應用中以連接驅動器和編碼器。
環保：高
安裝：焊接
易于使用：快速鎖定
共性：常見
最適用于：在工業自動化應用中連接電氣驅動器和伺服電機

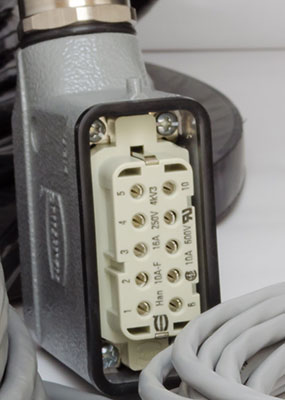

3. 鎖定編碼器連接器
專為易于使用而設計，閂鎖連接器通過螺釘端子連接到電線，只需一把螺絲刀即可在現場安裝它們。它們用途廣泛，廣泛用于工業自動化。閂鎖連接器僅提供有限的進入保護，但可以在非常高的溫度下運行。不利的一面是，閂鎖連接器往往體積龐大。
環保：中等
安裝：螺絲端子
易于使用：易于安裝
共性：常見
最適用于：需要快速、簡單安裝、高溫應用的應用

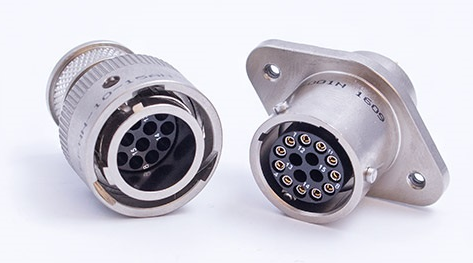

4. 卡口編碼器連接器
卡口連接器是也符合 MIL-DTL-5015 的鋁連接器?？谑竭B接器鎖定在多個位置，防止電纜插入錯誤的連接器終端。一旦插座與引腳的鍵槽匹配，卡口式連接器只需旋轉四分之一圈即可鎖定。這些端接器還提供應力消除。
環保：高
安裝：焊接
易于使用：快速，插頭插入后只需轉動四分之一圈
共性：很常見
最適用于：一般工業自動化應用

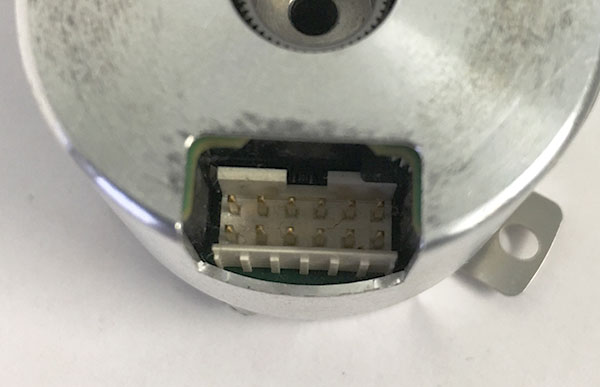

5. Sub D 編碼器連接器
Sub D 連接器是直接安裝到電路板上的 PCB 式連接器。它們通常用于集成反饋設備，例如伺服電機，其中編碼器集成在更大的外殼中，并且編碼器本身不需要高水平的環境保護。
環保：低
安裝：PCB 安裝
易于使用：困難，因為連接器本身需要精確的 PCB 安裝?，F(xiàn)場更換需要進入編碼器外殼內部
共性：常見
最適用于：需要緊湊集成反饋的應用，例如伺服電機
