在 1960 年代，IECEE（國際電氣設備批準規則委員會）定義了 CEE 17 工業用插頭和插座標準。 CEE是Certification of Electrical Equipment的縮寫。
CEE17 在 1983 年被 IEC 309 取代，后來更名為 IEC 60309 標準（IEC = 國際電工委員會）。
在英國，IEC 309 標準于 1968 年被采納為 BS 4343，并于 1999 年被 BS EN 60309 取代。
IEC 60309 插座、插座、插頭、連接器和應用入口有多種類型。它們在以下方面有所不同：
電壓：<50 到 690 伏交流電和 50 到 250 伏直流電；
電流：16 到 125 安培；
頻率：50 或 60 Hz（對于 >60 Hz 的飛機）。
連接是防濺 (IP44) 或防水 (IP67)。
所有插頭和插座都有保護接地 (E) 連接。
三相設備存在帶中性線連接和不帶中性線連接。
IEC 60309 插頭和插座的基本特性
插頭有圓形插腳，排列成一個圓圈。接地引腳 (E) 的直徑始終比其他引腳大 2 毫米。
公插頭和電器插座有一個圓形護罩。插座和連接器插頭有匹配的凹槽。
插頭和公入口有一個鍵凸。插座和連接器有一個匹配的，總是朝下的鍵槽。
（大）接地針的位置可以在 12 個位置之一，描述為時鐘位置（1 -12 小時）。
接地針6h時鐘位置對應插座鍵槽的固定位置。
ELV 插頭和插座具有不同的鍵槽系統。
對于每種類型的插頭，僅存在一個匹配的插座。
這確保只有在電壓、電流、頻率和引腳/觸點數量匹配時才能進行連接。
各種配置產生于以下差異：
1. 針數：3、4 或 5（存在 <5 針的特殊變體），
2. 接地針時鐘位置，
3. 銷護罩/插座凹槽的直徑。

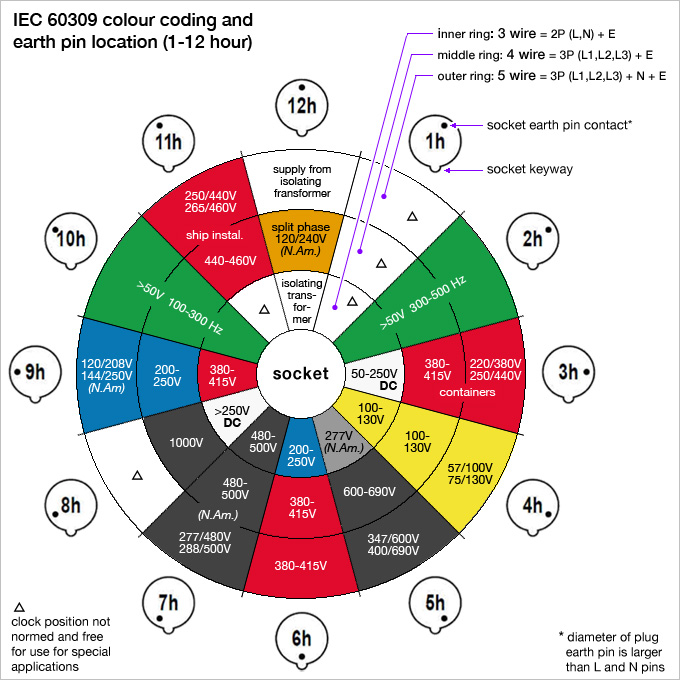

下面的方案顯示引腳編號和接地引腳時鐘位置導致 36 種不同的配置。直徑的差異增加了更多。

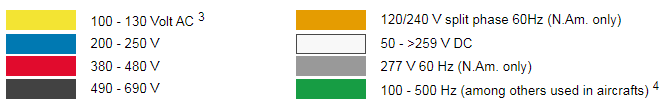

顏色代碼
超低電壓的顏色代碼：紫色代表 20 - 25 V，白色代表 40 - 50 V
腳注：
1. 指額定電壓 >50V 的設備；
2. 插座的顏色代碼通常僅限于蓋子。
3. 除非另有說明，AC 是指 50 或 60Hz。
4. 綠色有時與指示電壓范圍的另一種顏色組合。

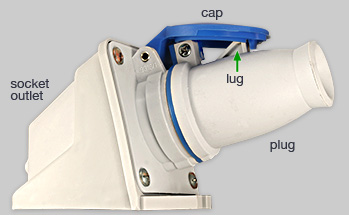

IP44 防濺插座和連接器插頭帶有彈簧鉸鏈蓋。當插頭插入時，蓋子鉤在插頭上的凸耳上并將其固定到位置。
IP 67 防水插座有一個墊圈和扭鎖環，可將插座和插頭密封在一起。
